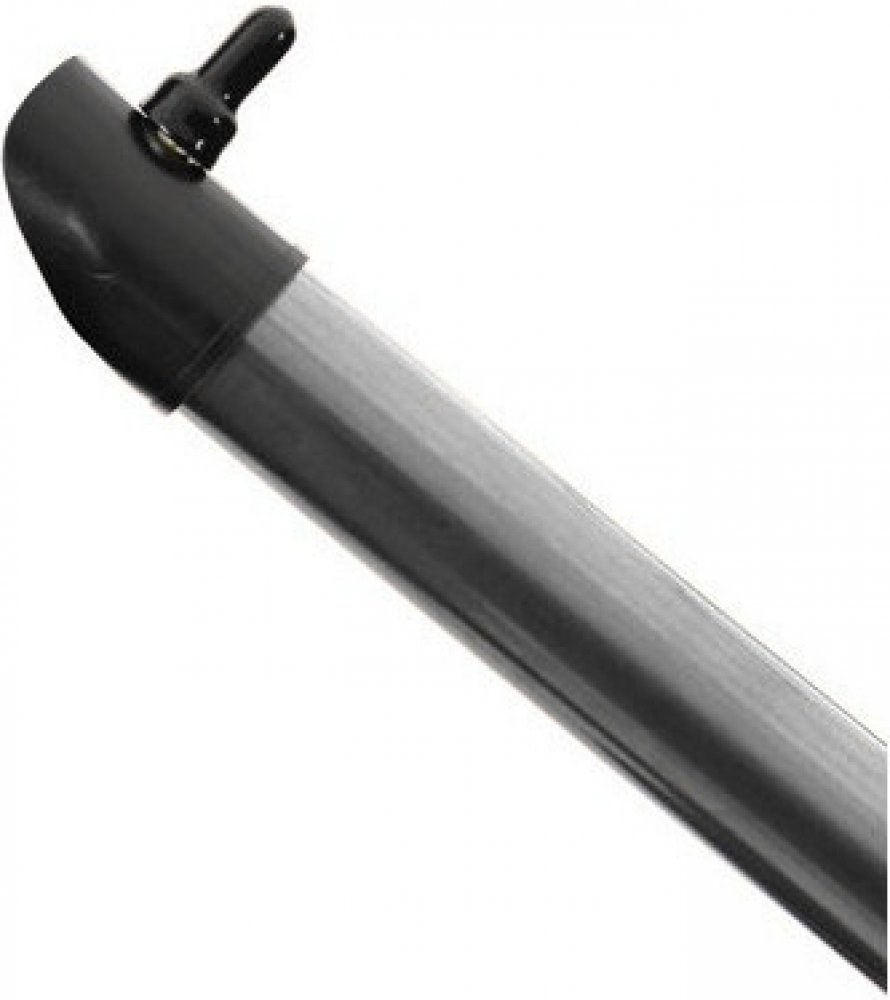

Vzpěra poplastovaná antracit - PVC, výška 300 cm, 38 mm průměr

Vzpěra je kruhového průměru 38 mm. Umisťujeme ji jako podporu sloupku, aby nedošlo k jeho vychýlení v důsledku pnutí pletiva či napínacího drátu. Vzpěry lze
→ zabetonovat do země,
→ vložit do zemních vrutů,
→ ukotvit pomocí patek,
→ ukotvit na podhrabovou desku.
Vzpěra antracitové barvy – RAL7016. Povrchová antikorozní ochrana sloupků se skládá z galvanického zinkování + vypalované práškové barvy (Zn + PVC).
Stanovení počtu vzpěr
Vzpěra se používá na rohové, koncové a počáteční sloupky. Dále ke sloupkům od bran, branek a při každé změně směru plotu. V neposlední řadě také na každých 25 metrech rovné strany. Např. u plotové strany o délce 40 metrů použijete 2 vzpěry na sloupku (přesně v polovině plotového pole, tedy po cca 20 metrech).
Podrobněji rozepsaný princip použití vzpěr pro lepší pochopení ↓ níže.
Jakou délku vzpěry zvolit?
Při betonování většinou vycházíme z délky sloupku – k 250 cm dlouhému sloupku (200 cm vysoký plot) zakoupíme 250 cm dlouhou vzpěru. Avšak, pokud máme pozemek ve svahu, délka použité vzpěry se může od sloupku lišit.
U patky nebo vrutu lze naopak vycházet z výšky pletiva – k 150 cm vysokému plotu zakoupíme 150 cm dlouhou vzpěru. Z důvodu rezervy doporučujeme ale 175 cm (vždy můžeme vzpěru zkrátit, prodloužení je však nemožné).
výška plotu
betonování
vrut/patka/deska
100 cm pletivo
150 cm vzpěra
150 cm vzpěra
125 cm pletivo
175 cm vzpěra
150 cm vzpěra
150 cm pletivo
200 cm vzpěra
175 cm vzpěra
160 cm pletivo
220 cm vzpěra
200 cm vzpěra
180 cm pletivo
250 cm vzpěra
220 cm vzpěra
200 cm pletivo
250 cm vzpěra
220 cm vzpěra
Nejste si jistí, jakou délku vzpěry zvolit? Nechte si bezplatně poradit od našich obchodních zástupců.
Balení
Součástí vzpěry je:
- čepička,
- hákový šroub,
- matka a plastová krytka.
Ukotvení
BETON
ZEMNÍ VRUTY
PATKY NA VZPĚRY
DRŽÁK NA DESKU
- Betonování → doporučujeme podložit kamenem
- Zemní vruty → nutno dokoupit i víčko na vzpěru
- Patky → při montáži na betonový podklad
- Držák vzpěry → při použití podhrabových desek
Úhel:
Vždy se snažíme dodržet úhel 45° (umožní-li to terén).
Montáž
Vzpěru ukotvujeme ideálně v 3/4 výšky sloupku. Prvně vždy ale vzpěru ukotvíme v zemi. Poté odkloníme od sloupku, ve výšce čepičky vzpěry a hákového šroubu vyvrtáme do sloupku díru. Díru vyvrtáme Vrtákem do kovu 8,0 mm. Do ní následně nasadíme hákový šroub, na něj nasadíme vzpěru a zajistíme matkou. Postup lze vidět v přiloženém videu.
Princip
Vzpěry umisťujeme na počáteční a koncové sloupky. Tedy tam, kde je ukončen napínací drát či pletivo (na obrázku níže levý a prostřední sloupek). Ostatní sloupky se nazývají průběžné a pletivo takovéto sloupky pouze míjí po vnější straně pozemku (na obrázku níže pravý sloupek). Na průběžné sloupky je tedy vyvíjen pouze tlak směrem k zemi, a to vahou pletiva.
Na koncových a počátečních sloupcích je ale pletivo přichyceno přímo. Tedy při vypínání pletiva nebo napínacího drátu na tyto sloupky působí značně velká tažná síla a musejí být tedy podepřeny vzpěrami.
Vzpěry umisťujeme po směru napínacího drátu, pletiva. Pokud je pletivo na sloupku uchyceno a již dál nepokračuje, použijeme na sloupek pouze jednu vzpěru (na obrázku výše sloupek vlevo). Pokud pletivo pokračuje dále, použijeme vzpěry dvě, z obou stran, vždy ve směru pletiva (na obrázku výše sloupek uprostřed).
Takovýto sloupek se vzpěrami je vždy potřeba umístit při jakékoliv změně směru nebo v případě roviny po více jak 25 metrech. Takto postupujeme při montáži plotu kvůli vypínání oplocení. Vypnutý plotový úsek je vždy v naprosté rovině ("jako když střelí"). Nelze vypínat třeba přes roh sloupku nebo pokud plot stoupá do svahu (viz obrázek výše).
Pokud by na obrázku výše nebylo pletivo na prostředním sloupku ukončeno a napínací drát by byl uchycen pouze v příchytce, tak by při vypnutí napínací drát vystřelil vzhůru a vytrhl by se z příchytky. Je tedy potřeba na tomto sloupku drát uchytit do napínáků. A tím pádem tedy sloupek musí být podepřen vzpěrami.
