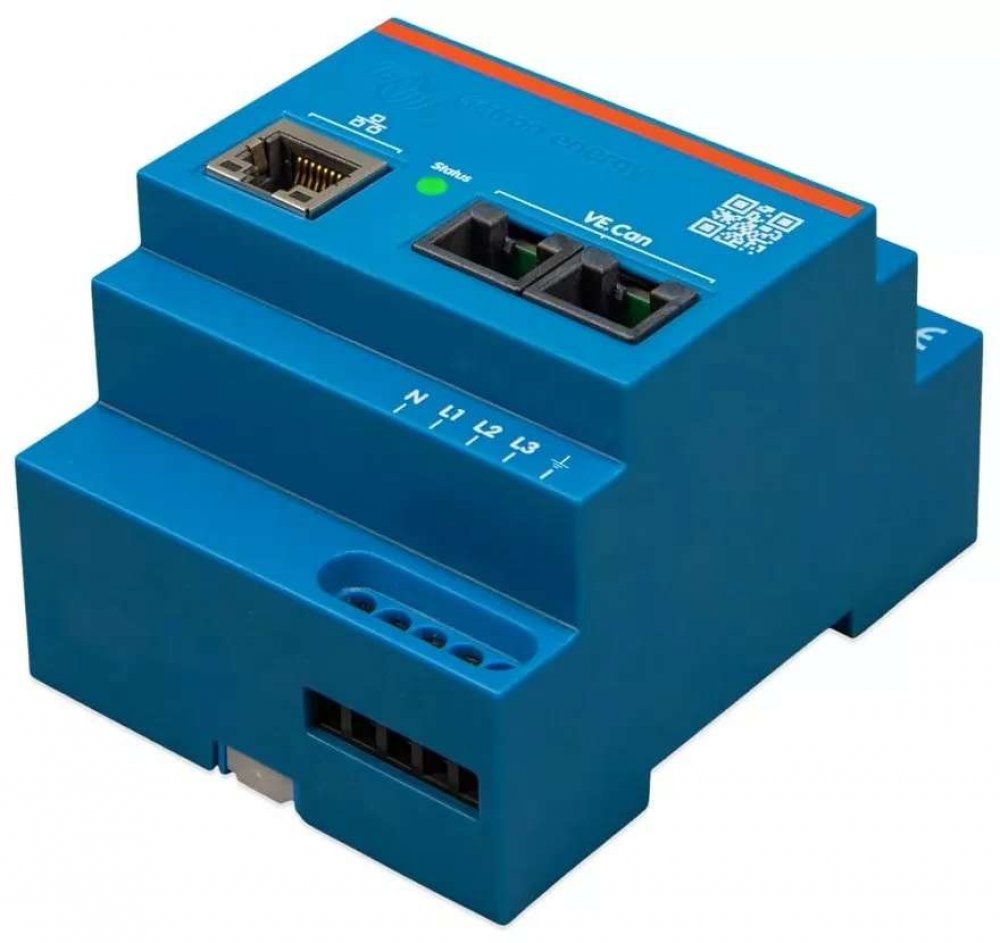

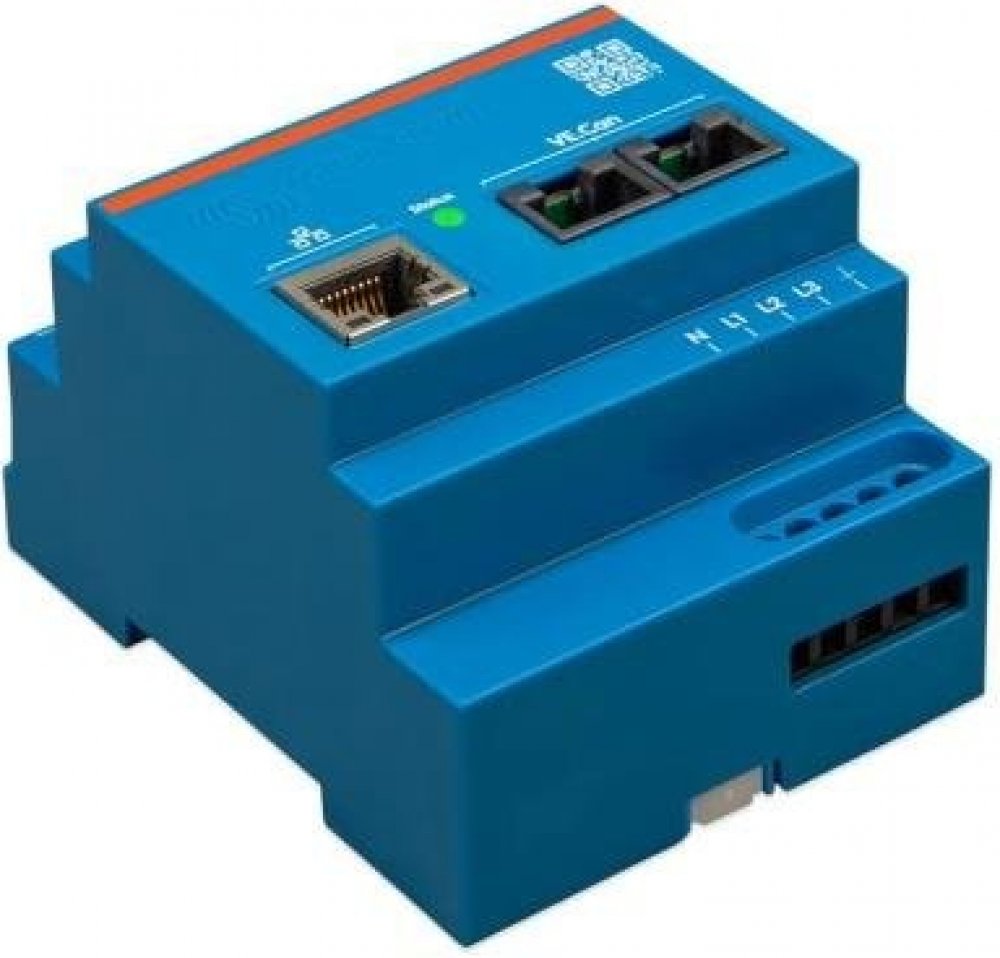

Victron Energy VM-3P75CT

Victron Energy meter VM-3P75CT
Měřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.
Měření až 80 A na jednu fázi (dimenzováno na 75 A)
Komunikace Modbus/UDP přes Ethernet
Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny
Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:
Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
Pro měření výkonu fotovoltaického měniče
Pro měření výkonu generátoru střídavého proudu
Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu
Měřič poskytuje dvě možnosti připojení k GX zařízení:
Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX
ZÁKLADNÍ SPECIFIKACE
Rozsah vstupního napětí L-N: AC 85–265 V
Rozsah vstupního napětí L-L: AC 150–460 V
Jmenovitý proud: 75 A
Rozhraní: 2× VE.Can, 1× RJ-45
Stupeň krytí: IP20
Provozní teplota: -25 až +55 °C
Hmotnost: 370 g
Rozměry: 90 × 71 × 59 mm
Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:
U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.
