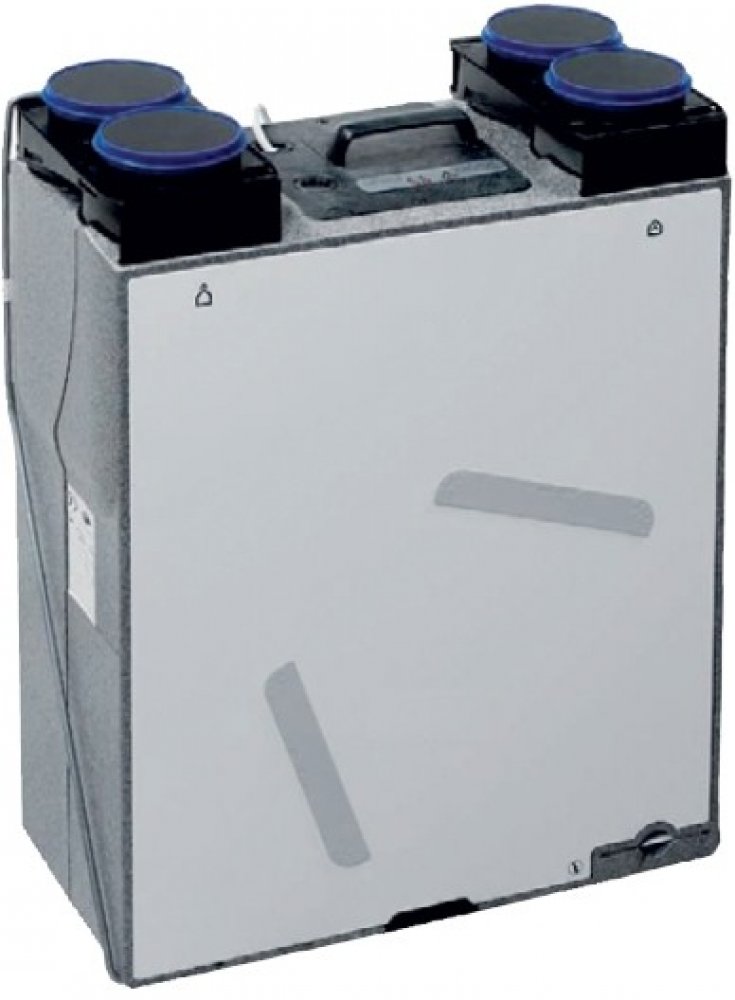

Soler & Palau EHR 140 Akor BP

Hodnoty v tabulce platí pro průtok 50/150 m3/h. * Hodnota akustického tlaku do okolí ve vzdálenosti 3 m s připojeným potrubím. ** Průtok 150 m3/h při tlaku 150 Pa.
Jednotka je součástí programu Nová zelená úsporám pod kódem SVT2732.
Skříň
Skříň je vyrobena z extrudovaného polypropylenu. Hrdla jsou umístěna na horní části skříně. Odvod kondenzátu je umístěn na spodní straně jednotky tak, aby bylo možno jednotku namontovat horizontálně i vertikálně. Vnitřní díly a hrdla přívodu jsou z vysoce stabilního polyetylenu.
Ventilátory
Ventilátor je radiální s dozadu zahnutými lopatkami na přívodu i odvodu. Elektronika s ventilátorem je jednoduše přístupná pro servis.
Motor
Motor je stejnosměrný EC s vysokou účinností a nízkou spotřebou. Napájecí napětí je 230 V/50 Hz. Krytí IP20.
Rekuperace
Protiproudý deskový výměník je z plastu, s účinností v rozsahu 86 až 90%. Pro letní provoz je jednotka vybavena automatickým obtokem výměníku na odtahovém proudu vzduchu.
Filtr
Na sání čerstvého vzduchu a sání odpadního vzduchu jsou standardně deskové filtry G3. K vyjmutí filtrů nejsou třeba žádné nástroje. Alternativně lze objednat filtry G4 nebo F7.
El. připojení
Z jednotky je vyveden pětižilový kabel, který není ukončen vidlicí (připojení do krabice).
Regulace otáček
V tabulce/grafu je uvedeno tovární nastavení otáček. Ty lze přizpůsobit dle potřeby. Jednotka je vybavena 2 potenciometry, kterými lze nastavit hodnotu vysokých a nízkých otáček. Střední otáčky jsou průměrem vysokých a nízkých otáček. Pro nejvyšší otáčky lze u bezdrátového ovladače nastavit doběh 10, 20 nebo 30 minut.
Regulace teploty
Jednotka má vestavěné teplotní čidlo přívodního vzduchu. V zimním období, při velmi nízkých venkovních teplotách pod -4 °C, kdy existuje riziko zamrznutí rekuperátoru, si jednotka kontroluje otáčky ventilátoru tak, aby zamezila zamrznutí. Jestliže teplota v průběhu 24 hodin nestoupne nad 0 °C, dojde k automatickému vypnutí ventilátoru. Pokud teplota stoupne, ventilátor se automaticky zapne. Při požadavku na drátový ovladač je nutno objednat zvlášť.
Hluk
Jednotka je díky speciální konstrukci a použití ventilátoru s EC motorem mimořádně tichá. Akustický tlak je uveden v tabulce.
Montáž
Montáž ve vertikální i horizontální poloze. Montuje se na stěnu, minimálně 150 mm nad podlahou. Před jednotkou je vyžadován volný prostor, aby bylo možné vyjmout filtry. Při stropní a podlahové montáži je nutné dodržet optimální spád pro zajištění odvodu kondenzátu. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Součástí dodávky je montážní set.
Příslušenství
*není součástí dodávky
• radiový dálkový ovladač  • RFT-D/A dálkový ovladač • CONTROL-CO2 čidlo CO2 • CONTROL-VOC čidlo VOC • CONTROL-HR čidlo relativní vlhkosti • ED Flex System® kruhové vzduchové rozvody • MBE-AFP 125/0,4 aktivní protimrazová ochrana • EHR 140 EPP hrdlo
Informace
Plná elektronická regulace umožňuje přizpůsobení výkonu přesně požadavkům objektu. Jednotka je vybavena protiproudým výměníkem s vysokou účinností zpětného získávání tepla (90 %). Jednotka je určena pro trvalý provoz.
Pokyny
Díky vysoké účinnosti výměníku není většinou nutný dohřev. V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat teplovodní výměník nebo elektrický předehřev vzduchu o odpovídajícím výkonu (např. MBE-AFP 125/0,4). Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně. Projektování rekuperačních jednotek EHR 140 a jejich použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je zakázáno. Větrání musí také odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.
Energetická třída SEC
• SEC A - standard • SEC A+ - řízení čidly kvality vzduchu
