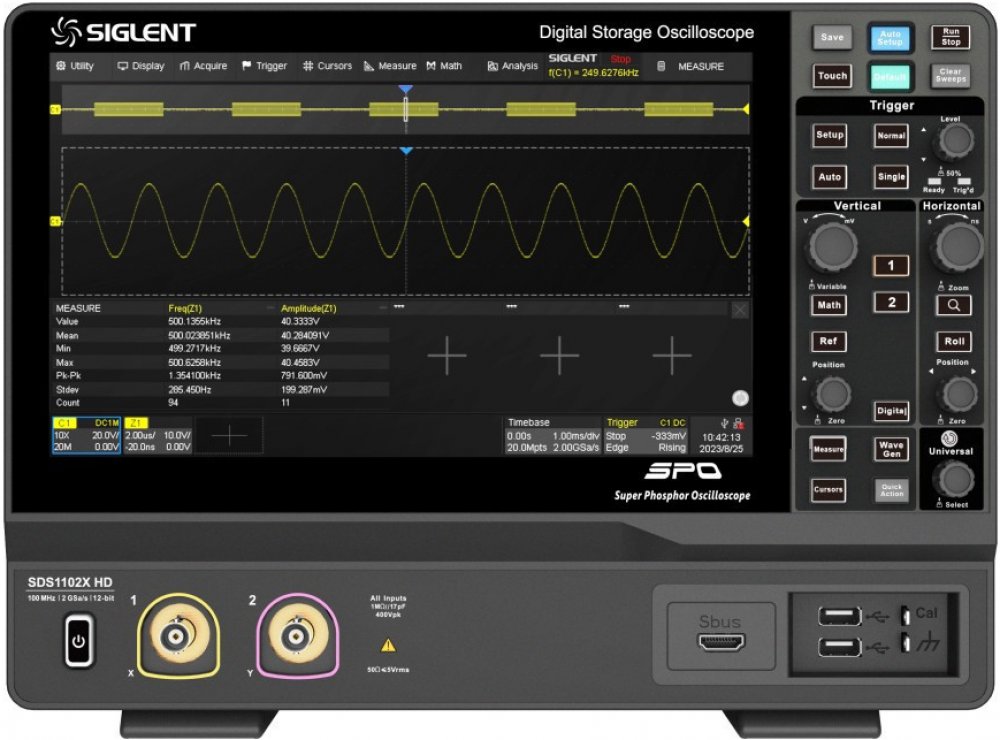

Siglent SDS1102X HD
2 kanálový osciloskop s šířkou pásma 100 MHz
Digitální paměťové osciloskopy SIGLENT řady SDS1000X HD s vysokým rozlišením jsou založeny na 12bitových analogově-digitálních převodnících s rychlostí 2 GSa/s. Maximální délka záznamu 100 Mpts+ 16 digitálních kanálů s možností analýzy smíšeného signálu.
Šířka pásma
100 MHz
Počet kanálů
2 + ext
Hloubka paměti
100 Mpt - 1 kanál
Vzorkovací frekvence v r...
2 kanálový osciloskop s šířkou pásma 100 MHz
Digitální paměťové osciloskopy SIGLENT řady SDS1000X HD s vysokým rozlišením jsou založeny na 12bitových analogově-digitálních převodnících s rychlostí 2 GSa/s. Maximální délka záznamu 100 Mpts+ 16 digitálních kanálů s možností analýzy smíšeného signálu.
Šířka pásma
100 MHz
Počet kanálů
2 + ext
Hloubka paměti
100 Mpt - 1 kanál
Vzorkovací frekvence v reálném čase
2 GSA/s
12bitové vysoké rozlišení
12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
Technologie SPO
Rychlost zachycení křivky až 120 000 wfm/s (normální režim) a 500 000 wfm/s (sekvenční režim)
Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
Délka záznamu až 100 Mpts
Digitální spoušťový systém
Inteligentní spouštění: Hrana, Sklon, Šířka pulzu, Okno, Runt, Interval, Výpadek, Vzor, Video (podpora HDTV), Kvalifikovaný, N-tá hrana, Zpoždění, Doba nastavení/Podržení.
Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN, CAN FD (pouze dekódování), FlexRay (pouze dekódování)
Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
Automatická měření na více než 50 parametrech, podporuje statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
4 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
Bohaté funkce analýzy dat, jako je vyhledávání, navigace, počítadlo, Bode graf a analýza výkonu
Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
16 digitálních kanálů (volitelné)
Generátor křivek 25 MHz (volitelně)
Velký 10,1” TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici.
Technický list (EN) (3.5 MB)
Manuál (EN) (12.3 MB)
