Korado Radik Plan VK 22 600 mm x 1400 mm
Korado bílé 600 mm 2907 W 57 kg 110 °C ocelové 1400 mm
KORADO deskový radiátor typ PLAN VK 22 600 / 1400 22-060140-70-10
Model RADIK PLAN VK je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
Parametry:
Výška: 600 mm
Délka: 1400 ...
KORADO deskový radiátor typ PLAN VK 22 600 / 1400 22-060140-70-10
Model RADIK PLAN VK je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
Parametry:
Výška: 600 mm
Délka: 1400 mm
Hloubka: 102 mm
Připojovací rozteč: 50 mm
Připojovací závit: 6 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C
Připojení otopného tělesa: pravé spodní
Tepelný výkon : 90/70°C 2907 W, 75/65°C 2283 W
Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu. Při realizaci otopné soustavy musí být montážní firmou respektován.
U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa.
Doporučené vybavení
Modely v provedení VENTIL KOMPAKT
V novodobých otopných soustavách se přednostně používají desková otopná tělesa v provedení VENTIL KOMPAKT především z důvodu, že přívodní potrubí lze vést horizontálně pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou. Pro jejich optimální funkci a využití jejich předností doporučujeme použít připojovací kompaktní armatury a termostatické hlavice.
-Termostatické hlavice
Pro nastavení a regulaci požadované teploty vzduchu ve vytápěné místnosti je nezbytné, aby na otopná tělesa v provedení VENTIL KOMPAKT byla osazena termostatická hlavice. Pro přímou montáž lze použít pouze termostatické hlavice s připojovacím závitem M 30 x 1,5. Pro základní orientaci předkládáme základní typy od jednotlivých výrobců působících na českém trhu. Pro informace o dalším sortimentu kontaktujte přímo výrobce nebo jejich zástupce na českém trhu.
-Připojovací armatury
Moderně koncipovaná otopná soustava předpokládá instalaci armatur, které zajistí uzavření otopného tělesa na straně vstupní a výstupní vody a popř. i vypuštění či napuštění otopného tělesa teplonosnou látkou bez přerušení provozu otopné soustavy. Volba armatur s ohledem na uvedené požadavky je závislá na materiálu rozvodného potrubí:
1.měď nebo přesná tenkostěnná ocel, plast nebo kombinace plast-kov-plast - použít kompaktní připojovací armaturu s roztečí 50 mm s redukcí G 1/2 na G 3/4 osazenou příslušnými svěrnými šroubeními dle materiálu a rozměrů připojovacího potrubí.
2.černé ocelové trubky s trubkovým závitem - použít 2 ks uzavíracího šroubení.
Cena je včetně uchycení.
Všeobecné údaje

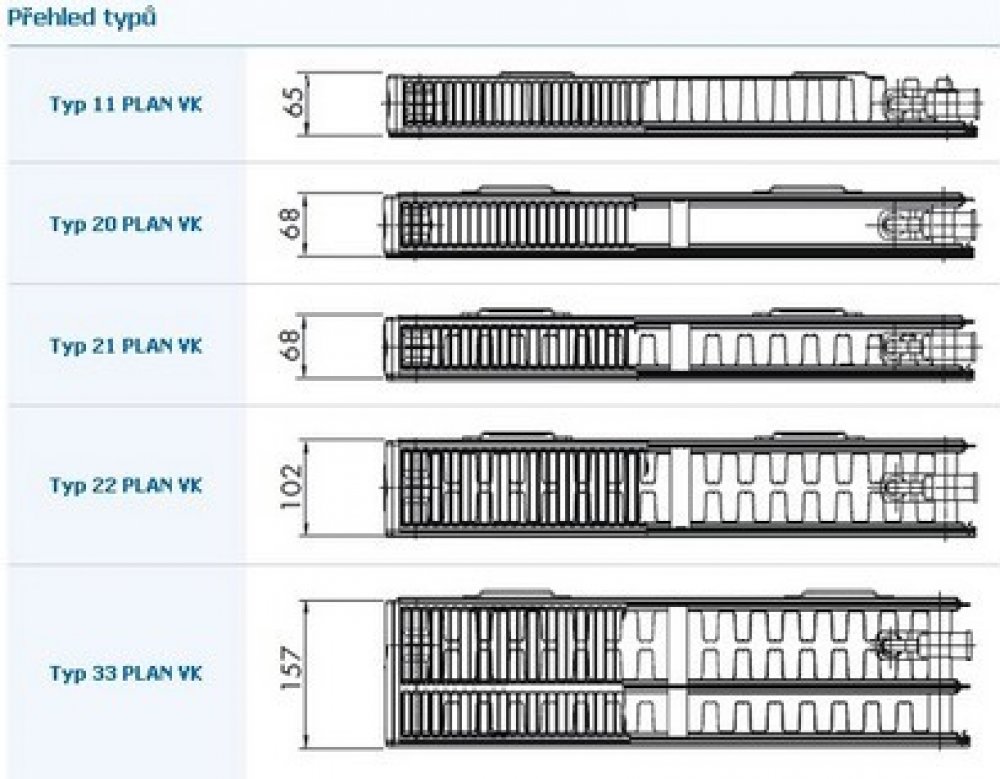

RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha. Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131. Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

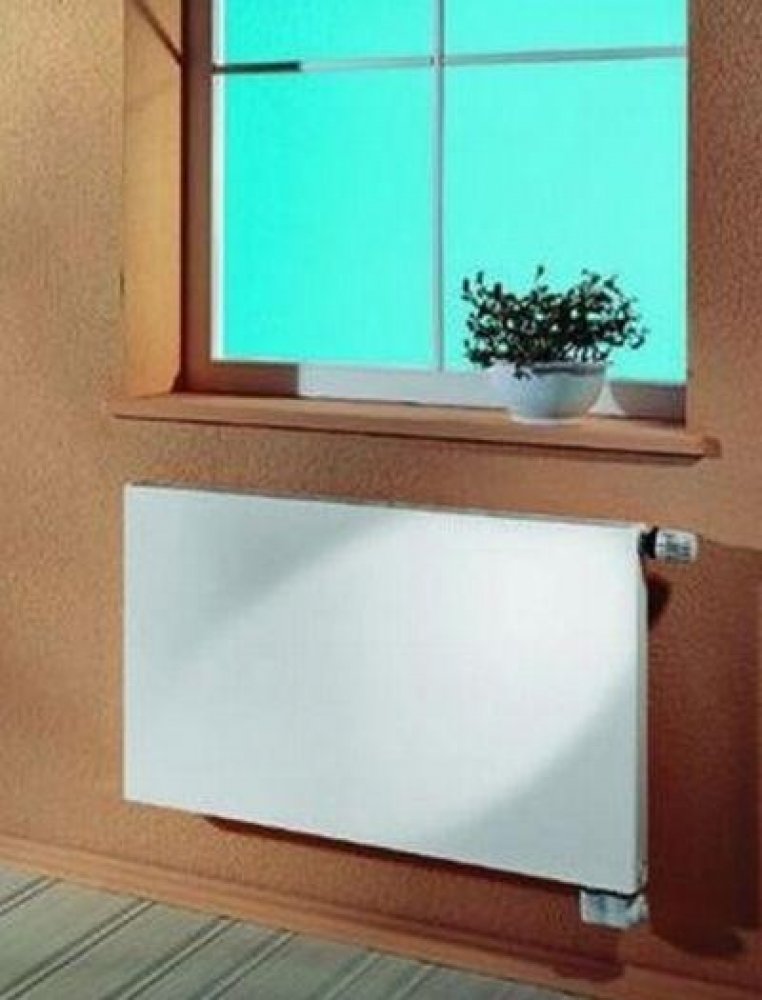

ILUSTRAČNÍ FOTO
Více informací o produktu
Model RADIK PLAN VK je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
Parametry:
Výška: 600 mm
Délka: 1400 mm
Hloubka: 102 mm
Připojovací rozteč: 50 mm
Připojovací závit: 6 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C
Připojení otopného tělesa: pravé spodní
Tepelný výkon : 90/70°C 2907 W, 75/65°C 2283 W
Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu. Při realizaci otopné soustavy musí být montážní firmou respektován.
U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa.
Doporučené vybavení
Modely v provedení VENTIL KOMPAKT
V novodobých otopných soustavách se přednostně používají desková otopná tělesa v provedení VENTIL KOMPAKT především z důvodu, že přívodní potrubí lze vést horizontálně pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou. Pro jejich optimální funkci a využití jejich předností doporučujeme použít připojovací kompaktní armatury a termostatické hlavice.
-Termostatické hlavice
Pro nastavení a regulaci požadované teploty vzduchu ve vytápěné místnosti je nezbytné, aby na otopná tělesa v provedení VENTIL KOMPAKT byla osazena termostatická hlavice. Pro přímou montáž lze použít pouze termostatické hlavice s připojovacím závitem M 30 x 1,5. Pro základní orientaci předkládáme základní typy od jednotlivých výrobců působících na českém trhu. Pro informace o dalším sortimentu kontaktujte přímo výrobce nebo jejich zástupce na českém trhu.
-Připojovací armatury
Moderně koncipovaná otopná soustava předpokládá instalaci armatur, které zajistí uzavření otopného tělesa na straně vstupní a výstupní vody a popř. i vypuštění či napuštění otopného tělesa teplonosnou látkou bez přerušení provozu otopné soustavy. Volba armatur s ohledem na uvedené požadavky je závislá na materiálu rozvodného potrubí:
1.měď nebo přesná tenkostěnná ocel, plast nebo kombinace plast-kov-plast - použít kompaktní připojovací armaturu s roztečí 50 mm s redukcí G 1/2 na G 3/4 osazenou příslušnými svěrnými šroubeními dle materiálu a rozměrů připojovacího potrubí.
2.černé ocelové trubky s trubkovým závitem - použít 2 ks uzavíracího šroubení.
Cena je včetně uchycení.
Všeobecné údaje
RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha. Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131. Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

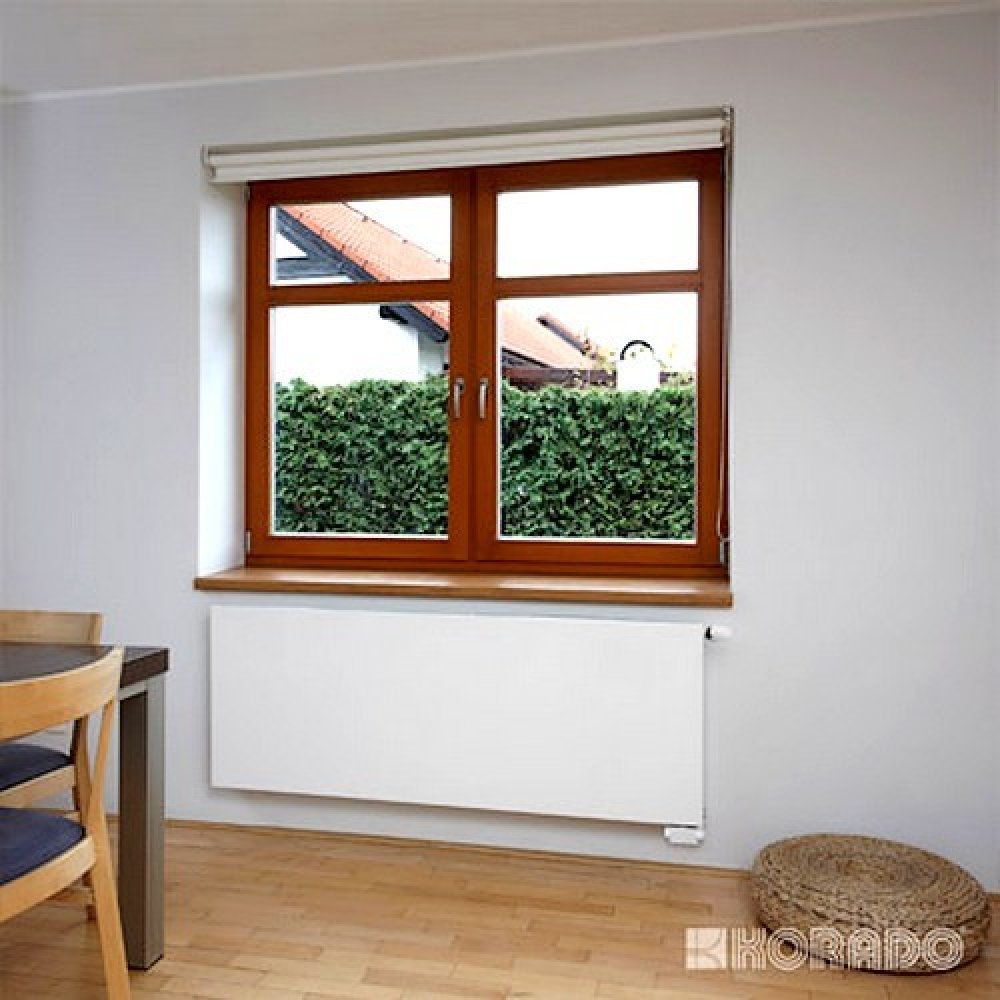

ILUSTRAČNÍ FOTO
