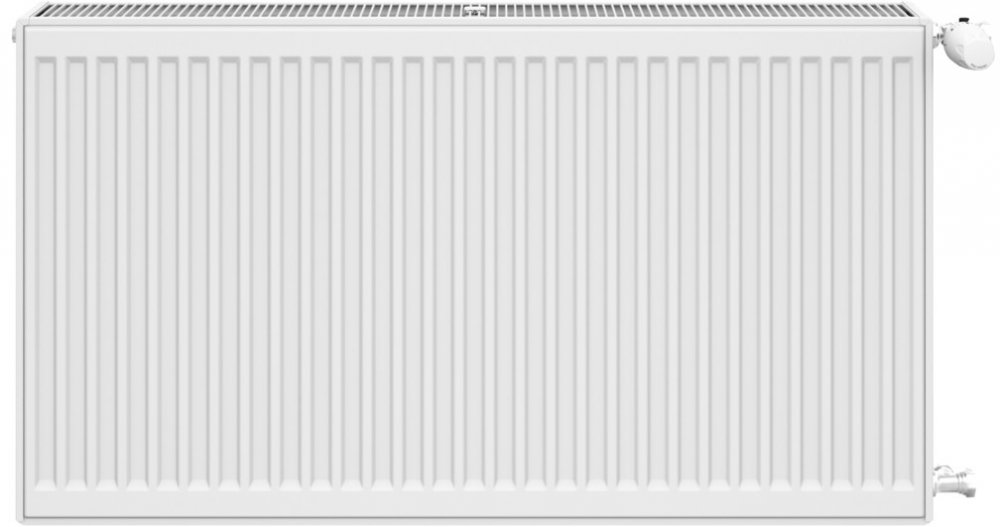

Korado Radik Klasik R 21 550 mm x 600 mm

RADIK KLASIK - R
Deskové otopné těleso pro rekonstrukce
Model RADIK KLASIK - R je deskové otopné těleso v provedení KLASIK upravené pro rychlou náhradu článkových litinových nebo ocelových radiátorů s připojovací roztečí 500 mm. Výška H = 554 mm zaručuje jeho bezproblémovou montáž na místo starého radiátoru.
Umožňuje levé nebo pravé boční připojení na rozvod otopné soustavy a konstrukcí je určeno pro otopné soustavy s nuceným nebo samotížným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek. Široký typový sortiment RADIK KLASIK - R umožňuje vždy vybrat tu nejvhodnější adekvátní délku.
Všechna otopná tělesa jsou dodávána s:
odvzdušňovací zátkou
zaslepovací zátkou
horní mřížkou
bočními kryty
potřebným počtem sad navrtávacích konzol
TECHNICKÉ PARAMETRY
Výška (H)
554 mm
Délka (L)
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Hloubka (B)

  - typ 20 R
66 mm
  - typ 21 R
66 mm
  - typ 22 R
100 mm
  - typ 33 R
155 mm
Připojovací rozteč
h = 500 mm
Připojovací závit
4 x G 1/2" vnitřní
Nejvyšší přípustný provozní přetlak
1,0 MPa
Nejvyšší přípustná provozní teplota
110 °C
Připojení otopného tělesa
levé nebo pravé boční
PŘEHLED TYPŮ
Typ 20
dvoudeskový radiátor
Typ 21
dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22
dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33
třídeskový radiátor se 3 přídavnými vlnovci
