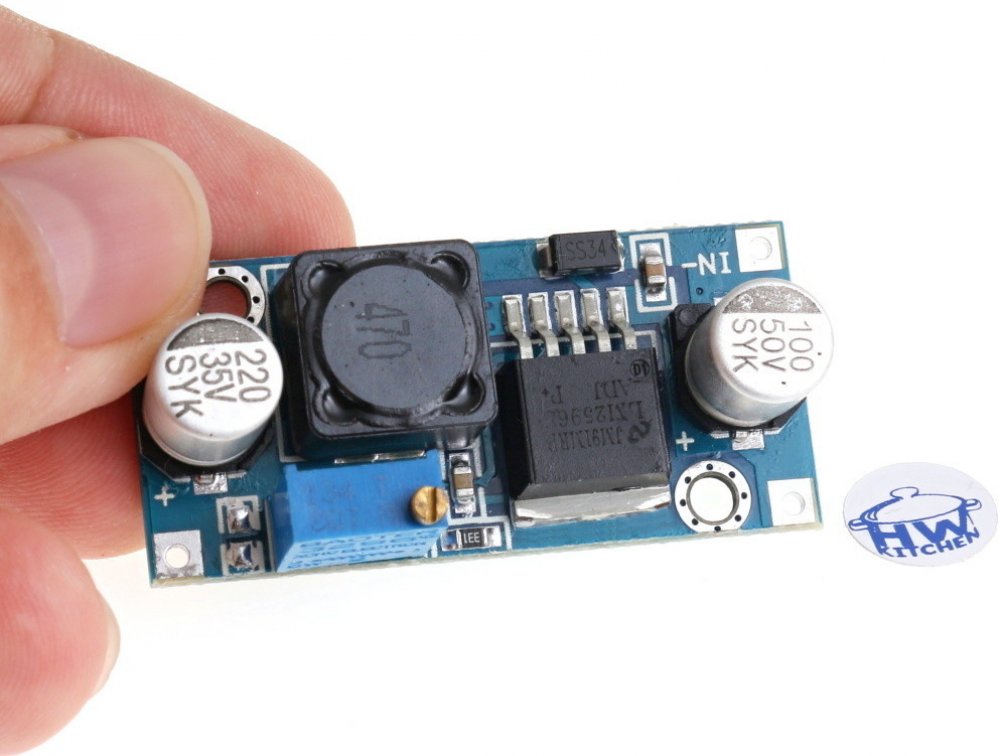

HWKITCHEN Step-Down DC/DC nastavitelný měnič s LM2596 HW439

Step-Down LM2596 pro kompaktní arduino projekty
Step-Down měnič zajistí vašemu Arduino projektu potřebné napájecí napětí. Díky rozsahu vstupního napětí 4,5–40 V a výstupního napětí 3–35 V při proudu 2 A je velice univerzálním modulem. Step-Down měnič má navíc kompaktní rozměry 43 mm (délka), 21 mm (šířka) a 14 mm (výška).
Díky účinnosti až 92 % je možné Step-Down měnič dlouhodobě používat až do proudu 2 A (špičkově 3 A). Účinnost konverze napětí je vysoká, tak nevznikají zbytečné ztráty a modul se nezahřívá. Při namontování na chladiče je možné proud zvýšit až na 3 A. Zdroj je také vybaven ochranou proti přehřátí a nadproudu.
Zapojení Step-Down měniče
Step-Down měnič můžeme použít pouze pro snížení napětí. Je doporučeno udržovat alespoň 1,5 V rozdíl mezi vstupním a výstupním napětím, aby bylo výstupní napětí stabilní.
Zapojení je intuitivní, na jedné straně kontakty IN+ a IN-, na straně druhé OUT+ a OUT-. Po zapojení můžete výstupní napětí regulovat otáčením šroubku (ve směru hodinových ručiček zvyšujete, proti směru snižujete). Aktuální hodnotu napětí změříte voltmetrem. Pro správnou funkci je doporučeno mít na výstupu připojenu alespoň nějakou zátěž.
Použití měniče s LM2596
Měnič použijeme ve všech případech, kdy potřebujeme napájet Arduino projekt stabilizovaným napětím a potřebujeme ho vytvořit z nějakého vyššího napájecího napětí, například ze zdroje nebo adaptéru. Pro tyto účely lze samozřejmě použít i zdroj na Arduino desce. Zdroj na Arduinu je ale lineární, tak na něm vznikají ztráty úměrné součinu rozdílu vstupního a výstupního napětí a protékajícího proudu. To znamená, pro proudy nad 100 mA a vstupní napětí nad 12 V už by se regulátor neúměrně zahříval a tím by se snížila životnost součástky. Zde se pak vyplatí použít DC/DC měnič s LM2596.
