Grundfos MOG.09.1.2 97901124

Napětí: 230 V
Max. výtlak (Hmax): 15 m
Max. průtok (Qmax): 3,8 m3/h

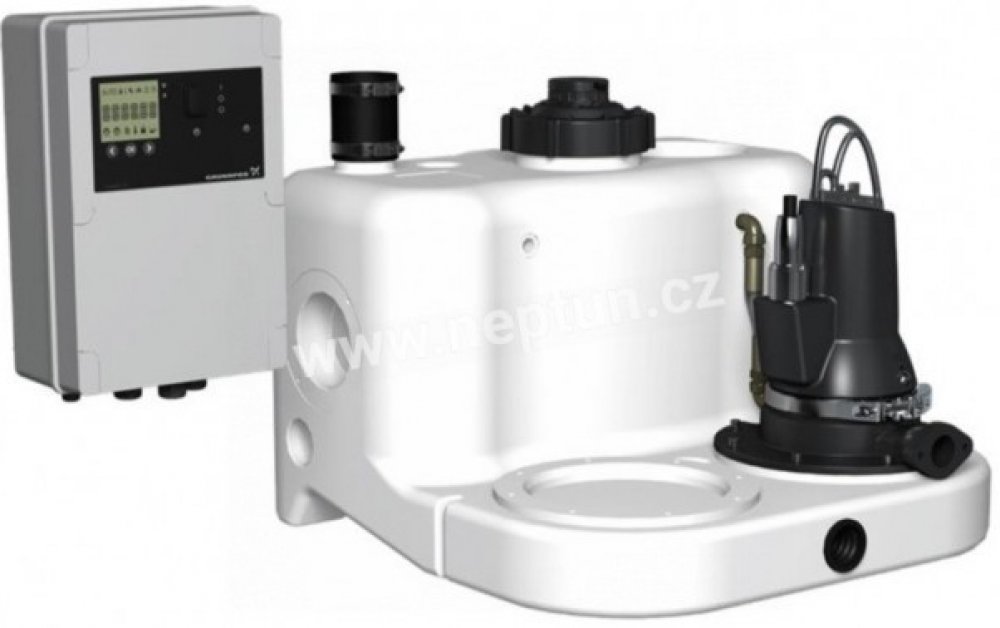

Popis:Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž s brusným čerpadlem a ponorným motorem namontovaným na sběrné nádrži a předzapojenou řídicí jednotku, včetně snímače hladiny. (Zpětné ventily a výtlačné potrubí jsou k dispozici jako příslušenství)Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla (příslušenství).Na sběrné nádrži je osazeno 7 přívodních hrdel. Zadní vstup DN100 je umístěn na patentovaném vstupním disku pro plynulé propojení všech vstupních potrubí průměru 180-315 mm. Vstupy DN100 a DN50 na každé straně. Vstupy DN150 a DN50 na horní části nádrže. Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části.Čerpadlo je vybaveno mělnicím zařízením s vírovým oběžným kolem, ponorným motorem a olejovou komorou s fyziologicky nezávadnou olejovou náplní kolem mechanické hřídelové ucpávky. Výstup čerpadla má vnitřní závity 1 1/4 palce.Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování čerpadla. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou (včetně fázového invertoru pro 3fázový motor) Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.Funkce řídicí jednotky:zapínání/vypínání jednoho čerpadla s řezacím zařízením na základě spojitého signálu z piezorezistivního snímačejističem a/nebo měřením proudu a také připojením tepelných spínačůochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem24hodinový automatický zkušební běh během dlouhé doby nečinnostinastavení dob zpoždění:zpoždění zastavení (doba od dosažení zastavovací hladiny do zastavení čerpadla)zpoždění spuštění (doba od dosažení spouštěcí hladiny do spuštění čerpadla)zpoždění alarmu (doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže.automatické měření proudu pro signalizace alarmůprovozní signalizace:provozní režim (automatický, ruční)provozní hodinyimpulsy (počet spuštění)nejvyšší naměřený proud motoruvýstražná signalizace:stav čerpadla (běh, porucha)porucha sledu fází a chybějící fázeporucha aktivovaná tepelným spínačemalarm vysoké hladiny vodyinterval servisu/údržby (volitelný).volba automatického resetování alarmůprotokol poruch pro až 20 alarmůvolba mezi různými počátečními hladinamivolba typu připojeného snímačekalibrace snímače (přednastavená)volba intervalu údržby 0, 3, 6 nebo 12 měsíců).LC 221 má standardně 4 beznapěťové výstupy pro:– čerpadlo v provozu – porucha čerpadla – alarm vysoké hladiny – běžná porucha. 6 digitálních vstupů pro následující funkce:– připojení snímače tlaku (předběžně namontováno) – připojení analogového snímače (4–20 mA nebo 0–5 V) – připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače – připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm. – připojení externího resetu alarmu – připojení tepelného spínače motoruŘada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV
