Grundfos CR 5-22 A-FGJ-A-E-HQQE 96513381

čerpadlo Grundfos CR 5-22
CR5-22 A-FGJ-A-E-HQQE 3x400D
+ AKCE DOPRAVA ZDARMA PPL. Platí na území celé ČR. ZPŮSOB DOPRAVY označte - ZDARMA - PPL.
Vertikální vícestupňové odstředivé čerpadlo Grundfos CR
Kombinovaná příruba DIN / /ANSI /JIS (FGJ), ucpávka HQQE

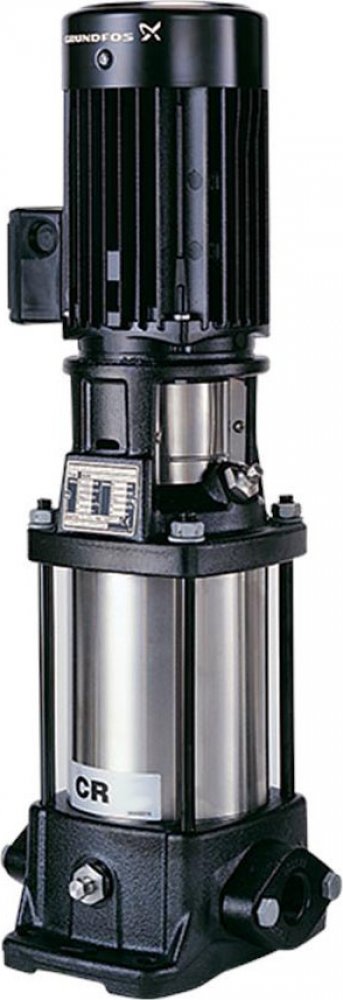

ilustrační foto

Vertikální, vícestupňová odstředivá čerpadla se sacími a výtlačnými hrdly na stejné úrovni (v jednéose) umožňují instalaci v horizontálním systému s jedním potrubím. Hlava a základna čerpadla jsouz litiny - všechny ostatní smáčené části jsou z korozivzdorné oceli. Hřídelová ucpávka v zásobníkuzvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup.Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno oválnými přírubami s vnitřními Rpzávity.Čerpadlo je instalováno s 3-fázovým asynchronním motorem chlazeným ventilátorem.
Technické údajeKapalina:Čerpaná kapalina: VodaRozsah teploty kapaliny: -20 .. 120 °CTeplota kapaliny: 20 °C
Hydraulika v nerezu ( mimo sacího a výtlačného tělesa.)
Aktuální cena a možnost slevy - na dotaz - pište na e-mail : info@cerpadlo-cerpadla.cz
CR 5-22 A-FGJ-A-E-HQQEVýrobní č.: 96513381Vertikální, vícestupňová odstředivá čerpadla se sacími a výtlačnými hrdly na stejné úrovni (v jednéose) umožňují instalaci v horizontálním systému s jedním potrubím. Hřídelová ucpávka v zásobníkuzvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup.Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno kombinovanými přírubamiDIN-ANSI-JIS.Další podrobnosti o výrobkuVýrobek nese označení Grundfos Blueflux®. To reprezentuje to nejlepší mezi energeticky účinnýmimotory a frekvenčními měniči Grundfos. Řešení Grundfos Blueflux® splňuje nebo překračujelegislativní požadavky, jako je stupeň EuP IE3 nebo IE4.Ocelové, litinové a hliníkové součásti jsou katodicky elektropovlakovány epoxidovou vrstvou (procesCED). Toto katodické elektropovlakování je proces, kdy se díky elektrickému poli kolem výrobkuusazují na povrch tohoto výrobku částice povlaku ve velmi tenké, dobře kontrolovatelné vrstvěvysoké kvality. Součástí celého procesu je předběžná úprava. Proces sestává z těchto prvků:1) Alkalické čištění.2) Zinkofosfátování.3) Katodické elektropovlakování.4) Vysoušení na tloušťku vysušené vrstvy 18-22 my m.Kódové označení hotové barevné povrchové úpravy je NCS 9000/RAL 9005.ČerpadloStandardní dělená spojka spojuje čerpadlo s hřídelí motoru. Je uzavřena v hlavě čerpadla / lucerněmotoru prostřednictvím dvou krytů spojky.Čerpadlo je osazeno vyváženou ucpávkou s O-kroužkem se systémem pevného přenosu krouticíhomomentu. Tento typ ucpávky je sestaven do zásobníkové jednotky, díky níž je jeho výměnabezpečná a lehká. Díky vyvážení je tento typ ucpávky vhodný pro aplikace s vysokým tlakem.Konstrukce zásobníku také chrání hřídel čerpadla před případným opotřebením dynamickýmO-kroužkem mezi hřídelem čerpadla a jeho ucpávkou.Primární ucpávka:- Materiál rotačního těsnicího kroužku: Karbid křemíku (SiC)----párovaný materiál se používá tam, kde je vyžadována větší odolnost proti korozi. Vysokátvrdost tohoto materiálového párování nabízí dobrou odolnost proti abrazivním částicím.Materiál sekundární ucpávky: EPDM (ethylenpropylenová pryž)EPDM má vynikající odolnost vůči horké vodě. EPDM není vhodná pro minerální oleje.Hřídelová ucpávka se šroubuje na hlavu čerpadla.Komory a oběžná kola jsou vyrobeny z korozivzdorné oceli. Komory jsou opatřeny PTFE těsnicímkruhem a nabízí vylepšené utěsnění a vysokou účinnost. Oběžné kolo má hladký povrch a tvarlopatek zajistí vysokou účinnost.MotorMotor je zcela zavřený motor chlazený ventilátorem, jehož základní rozměry jsou v souladu snormami IEC a DIN. Motor se namontuje na přírubu se závitovým otvorem (FT).Montážní označení motoru je podle IEC 60034-7: IM B 14 (kód I) / IM 3601 (kód II).Elektrické tolerance odpovídají IEC 60034.Účinnost motoru je podle IEC 60034-30 klasifikována jako IE3.Technické údajeKapalina:Čerpaná kapalina: VodaRozsah teploty kapaliny: -20 .. 120 °CTeplota kapaliny: 20 °CHustota: 998.2 kg/m³Techn.:Údaje čerpadla pro dané otáčky: 2917 ot/minJmen. průtok: 5.8 m³/hJmen. dopravní výška: 115 mUcpávka: HQQESchval. značky na typovém štítku: CE,TRToleranční pásmo křivky: ISO 9906:1999 Annex AMateriály:Těleso čerpadla: LitinaEN-JL1030ASTM A48-30 BOběžné kolo: Korozivzdorná ocelDIN W.-Nr. 1.4301AISI 304Instalace:Max. teplota okolí: 60 °CMax. tlak při dané teplotě: 25 bar / 120 °C25 bar / -20 °CStandardní příruba: DIN--Potrubní přípojka: DN 25 / DN 32PN pro potrubní přípojku: PN 16 / PN 25Velikost příruby motoru: FT130Elektrické údaje:Typ motoru: 112MCTřída účinnosti IE: IE3Počet pólů: 2Jmenovitý výkon - P2: 4 kWPříkon (P2) vyžadovaný čerpadlem: 4 kW4 kWFrekvence el. sítě: 50 HzJmenovité napětí: 3 x 380-415 D VJmenovitý el. proud: 7.9 ARozběhový el. proud: 1000-1110 %Cos phi - účiník: 0,87-0,87Jmenovité otáčky: 2920-2940 ot/minÚčinnost: IE3 88,1%Účinnnost motoru při plném zatížení: 88,1-88,1 %Účinnost motoru při 3/4 zatížení: 88,6-88,2 %Účinnost motoru při 1/2 zatížení: 85,2-88,1 %Krytí (IEC 34-5): 55 (Protect. water jets/dust)Třída izolace (IEC 85): FJiné:Štítek: Grundfos BluefluxMin. index účin., MEI ≥: 0.57Čistá hmotnost: 61.8 kgHrubá hmotnost: 66.4 kgPřepravní objem: 0.11 m
