Grundfos ALPHA1 L 25-40 180 mm 99160579

ALPHA1 L 25-40 180

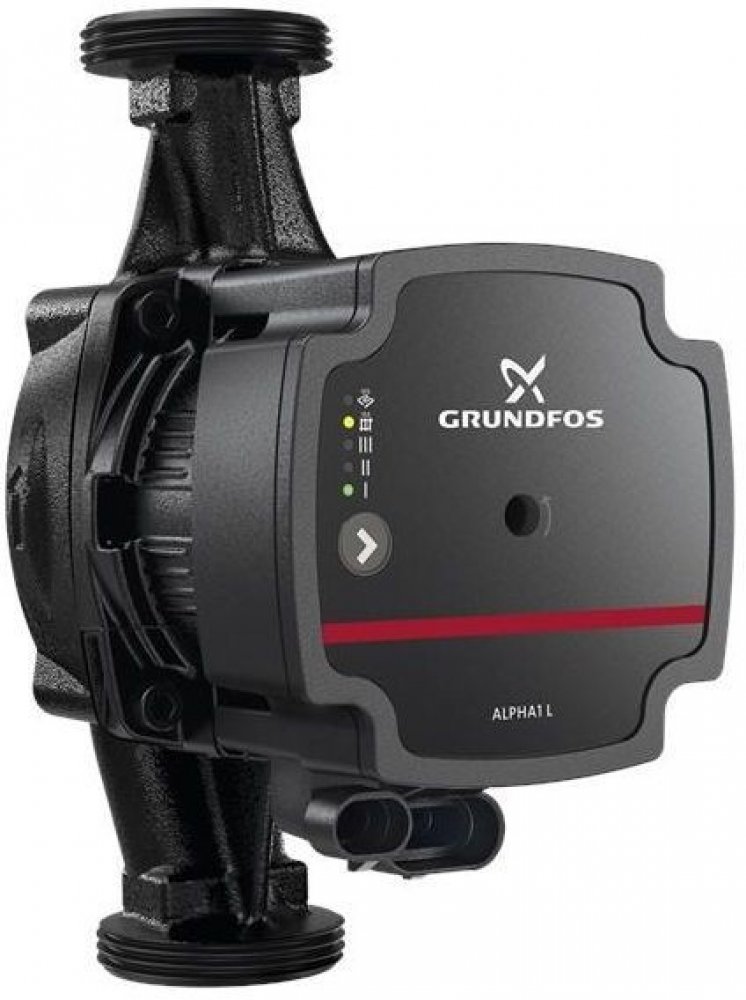

Grundfos ALPHA1 L 25-40 180 je vysoce účinné oběhové čerpadlo s motorem s permanentními magnety (ECM technologie).
Čerpadlo má tři regulační režimy – režim pro soustavy s otopnými tělesy, podlahové vytápění a 3 křivky konstantních otáček.
Navíc mohou být otáčky řízeny nízkonapěťovým PWM (modulace šířkou impulsů) signálem.
Čerpadlo má keramický hřídel a radiální ložiska, uhlíkové axiální ložisko, klec rotoru z nerezové oceli, nosnou desku a zapouzdření rotoru, kompozitní oběžné kolo, všechny tyto prvky přispívají k dlouhé životnosti a čerpadlo je samoodvzdušňovací, což přispívá ke snadnému uvedení do provozu stejně jako jednoduchá volba režimu ovládání.
Kompaktní provedení s hlavou čerpadla se zabudovanou ovládací skříňkou a ovládacím panelem je vhodné pro většinu obvyklých instalací i k instalaci do kotlů.
Čerpadlo a motor tvoří nedílnou jednotku bez hřídelové ucpávky. Čerpadlo je konstrukčně provedeno jako mokroběžné. To znamená, že ložiska jsou mazána čerpanou kapalinou. Tyto konstrukční vlastnosti zajišťují bezúdržbový provoz.
Skříň čerpadla je vyrobena z litiny a je elektrolyticky pokovována pro zlepšení odolnosti proti korozi.
Motor je synchronní rotorový motor s permanentním magnetem / kompaktní stator. Regulátor čerpadla je zabudován do ovládací skříně, která je připevněna ke skříni statoru a připojena ke statoru prostřednictvím svorkovnice.
Vlastnosti ALPHA1 L
- Tři konstantní křivky/konstantní rychlost.
- Režim otopných těles.
- Režim podlahového vytápění.
- PWM profil pro aplikace vytápění (profil A). PWM signál je metoda pro generování analogového signálu pomocí digitálního zdroje.
- Energeticky úsporný provoz – splňuje požadavky směrnice ErP
- Deblokační šroub přístupný z přední strany ovládací skříňky.
- Funguje spolehlivě a efektivně i v těch nejnáročnějších podmínkách
- Nastavitelná a flexibilní instalační zástrčka, se dvěma možnými polohami kabelových vývodek.

Kapalina:
Čerpaná kapalina:

Voda
Rozsah teploty kapaliny:

2 .. 95 °C
Vybraná teplota kapaliny:

60 °C
Hustota:

983.2 kg/m³

Technické parametry:
Jmenovitý průtok:

1.8 m³/h
Jmen. dopravní výška:

2.01 m
Teplotní třída TF:

95
Schválení:

VDE,CE,EAC,SEPRO

Materiály:
Těleso čerpadla:

Litina


EN 1561 EN-GJL-150


ASTM A48-150B
Oběžné kolo:

Kompozit


PES+30% GF

Instalace:
Rozsah okolní teploty:

0 .. 55 °C
Maximální provozní tlak:

10 bar
Typ připojení:

G
Velikost připojení:

1 1/2 inch
PN pro potrubní přípojku:

PN 10
Délka port-port:

180 mm

Elektrické údaje:
Min. příkon P1:

4 W
Napájecí vstup P1:

25 W
Frekvence el. sítě:

50 / 60 Hz
Jmenovité napětí:

1 x 230 V
Max. spotřeba el. proudu:

0.05 .. 0.26 A
Krytí (IEC 34-5):

X4D
Třída izolace (IEC 85):

F
Vestavěná ochrana motoru:

Žádný

Jiné:
Energie (EEI):

0.20
Pozice svorkovnice:

6H
Čistá hmotnost:

2.06 kg
Hrubá hmotnost:

2.2 kg
Přepravní objem:

0.004 m³
Země původu:

DK
Číslo tarifu:

84137030
