Epever MPPT TRACER6420AN

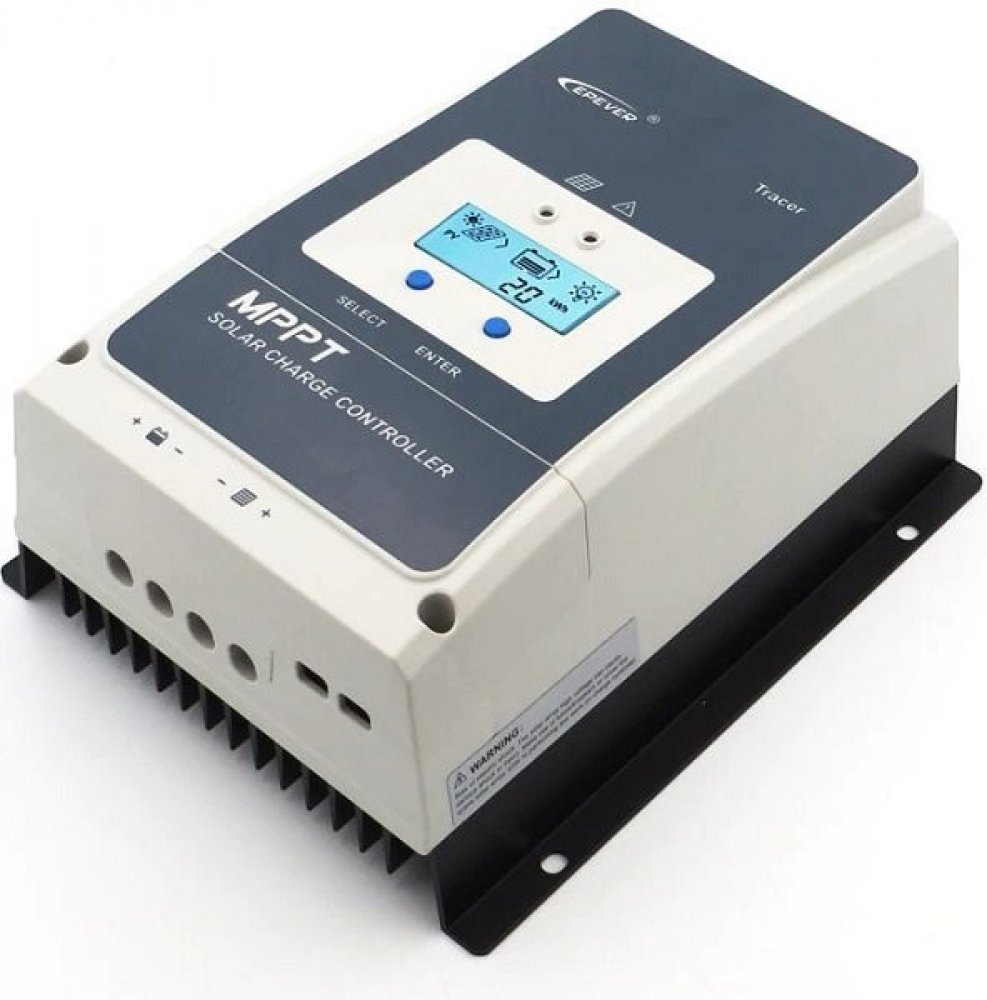

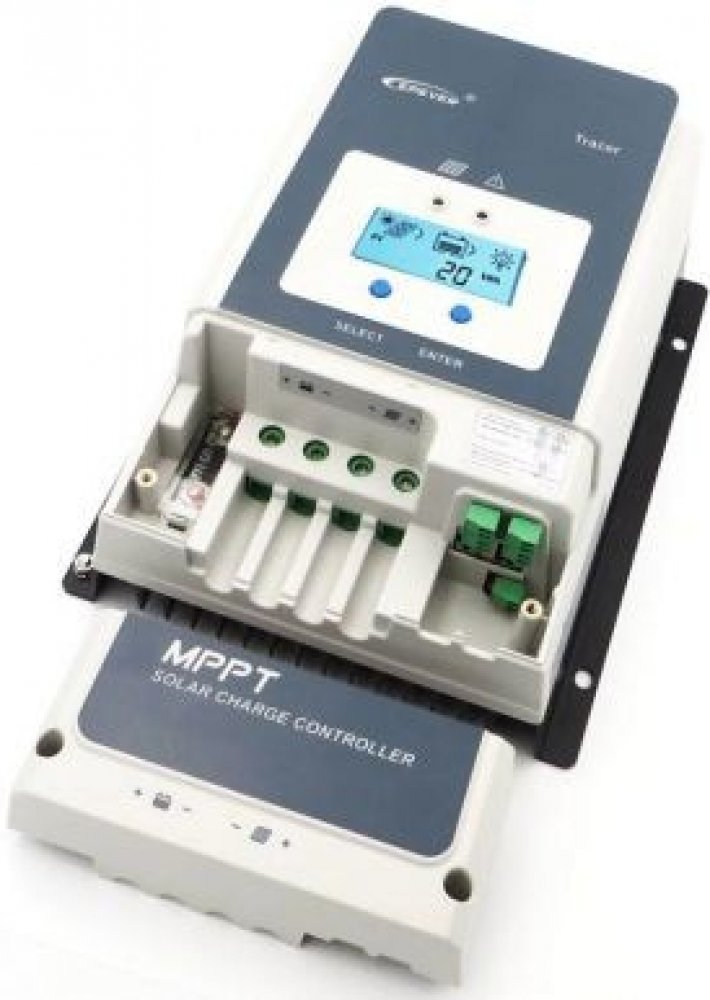

EPEVER TRACER6420AN
Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.
Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému.
Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více.
MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 60 A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180 V při 25 °C (napětí v zátěži Vmpp maximálně 144 V)!
Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.
Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.
Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS-485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
Maximální účinnost přenosu DC/DC, až 98,1 %
Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
Široký rozsah provozního napětí MPP
Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
Funkce kompenzace teploty baterie
Záznam energie v reálném čase a statistická funkce
Funkce automatického snížení výkonu při překročení teploty
Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
Podpora až 8 jednotek v řadě pro rozšíření systému
Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
Design automatického řízení funkce a relé generátoru
Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto
Rozsah vstupního napětí baterie: 8–68 V
Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská
Jmenovitý nabíjecí proud: 60 A
Max. napětí FV otevřeného obvodu: 200 V (180 V při teplotě cca 25 °C)
Účinnost MPPT: ≥ 99,5 %
Účinnost převodu: max. 98,1 %
Rozměry: 340 × 236 × 119 mm
Hmotnost: 4,5 kg
