Eleman 1000883

Eleman digitální

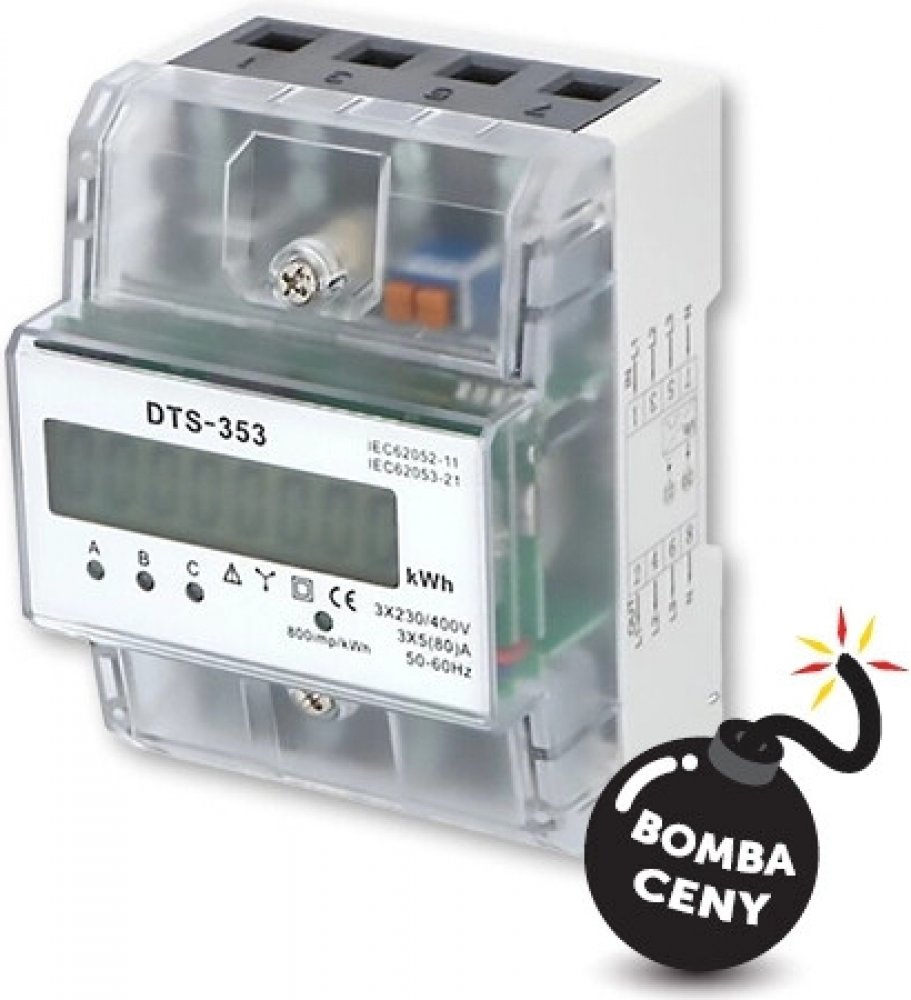

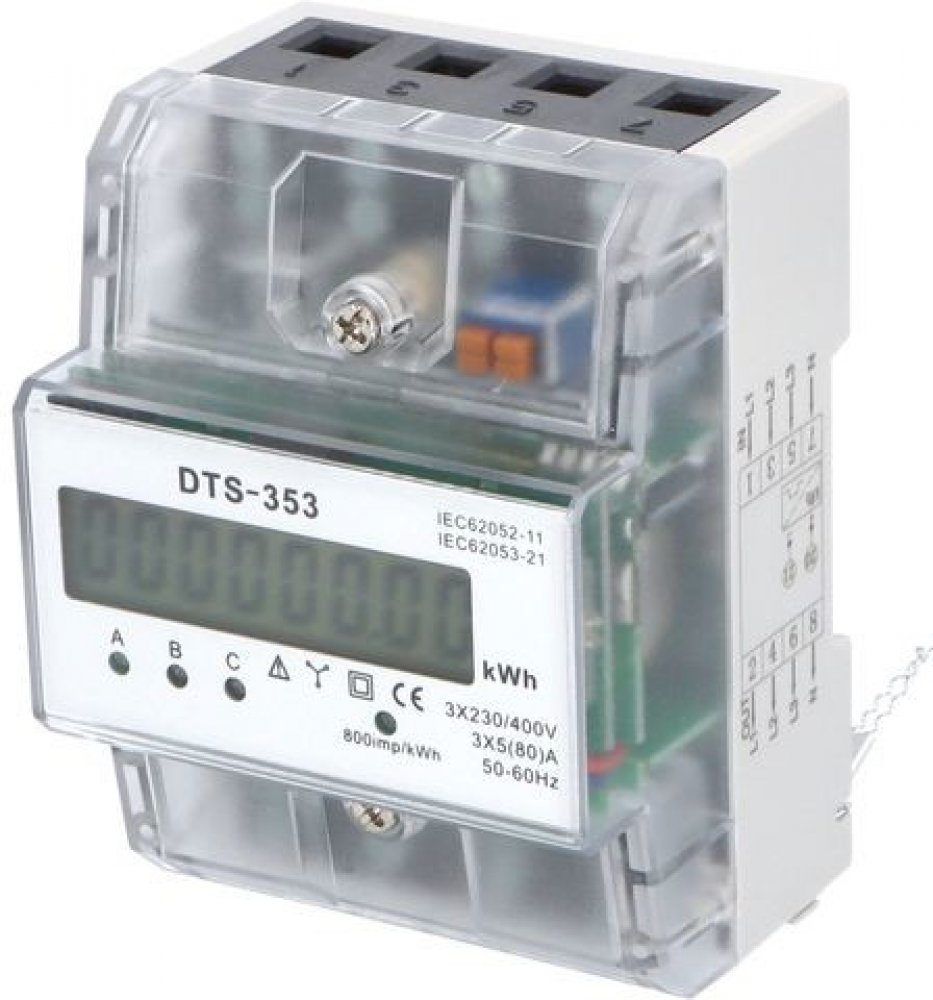

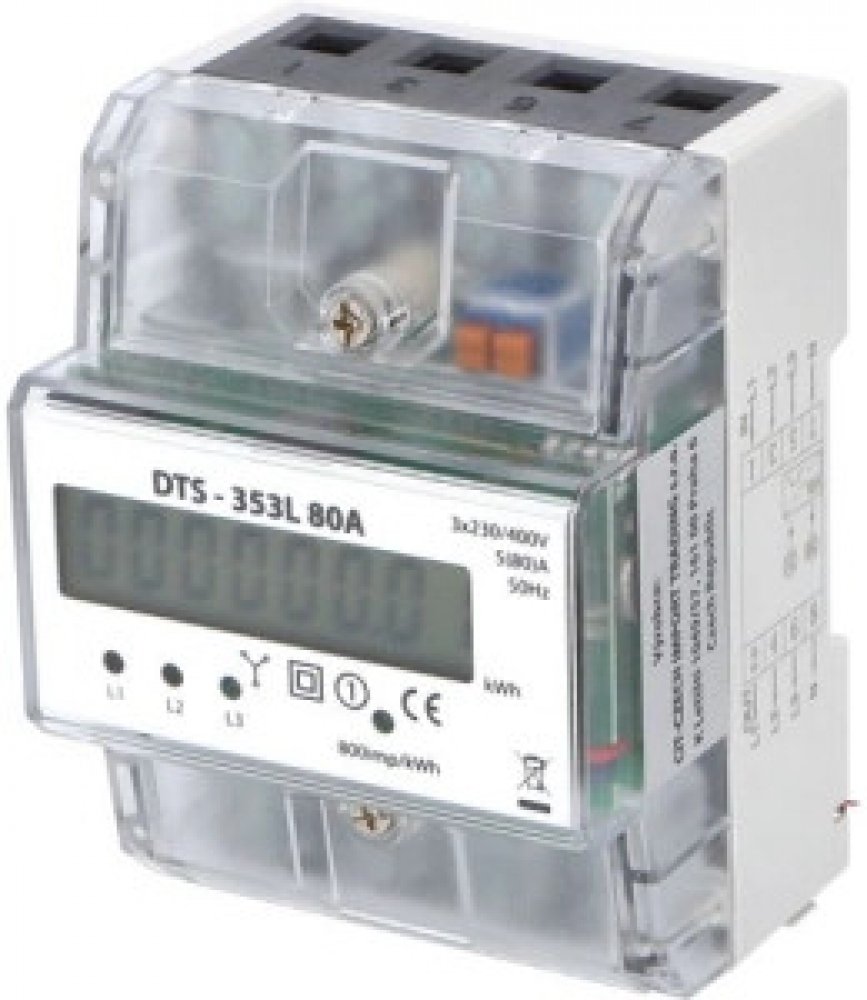

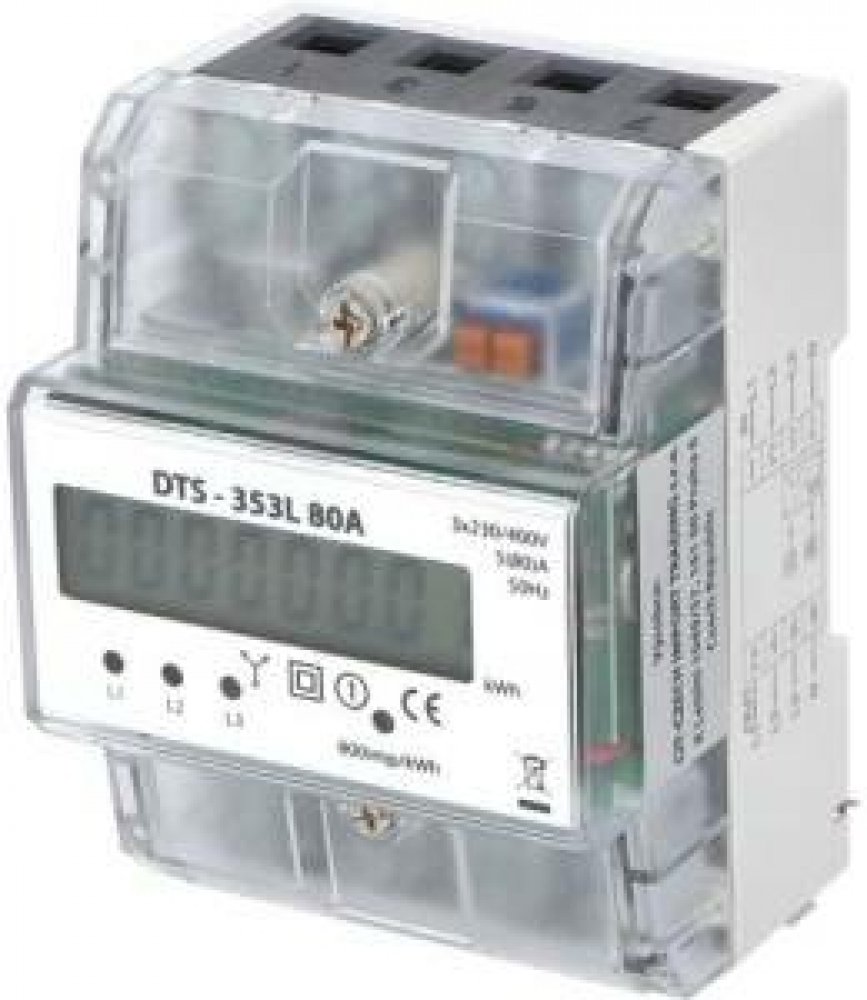

Podružný 3-fázový 1-tarifní digitální elektroměr pro přímé informativní měření DTS 353-L 80A, 4,5mod. Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 80 A, velký podsvícený LCD display zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 10ti let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup (800imp. / 1kWh ==> 1x bliknutí = 0,00125 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 76 mm (4,5 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 25 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Utahovací moment šroubů : svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 2 W. --- Informace o S0 výstupu --- S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení. Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie. Napětí ... 12~27 V DC Proud... 27 mA Šířka impulzu ... 90 ms Limitní hodnoty: max. 60 V DC max. 50 mA
Značka
ELEMAN
Elektroměry
Typ čítače, počítadla
Elektronický
Jmenovitý proud (In)
5 A
Maximální proud
80 A
Jmenovité napětí (Un)N-L
220 - 230
Jmenovité napětí (Un)L-L
380 - 400 V
Frekvenční rozsah
50 - 60 Hz
Třída přesnosti
B
Polarita
čtyřvodič
Provedení
přímé měření
Elektroměr pro druh energie
činný výkon
Vhodné pro
potah( povlak)
Tarifní typ měřidla elektřiny
Jednotný tarif
Schválení
vnitrostátní
Impulsní výstup
Elektrický
Druh Impulsu
S0
Typ zobrazení
Digitální
Způsob montáže
Instalace
Šířka vyjádřená počtem modulárních jednotek
4.5
Verze rozhraní
Bez
Počet míst
8
Stupeň krytí (IP)
IP20
