Eleman 1000882

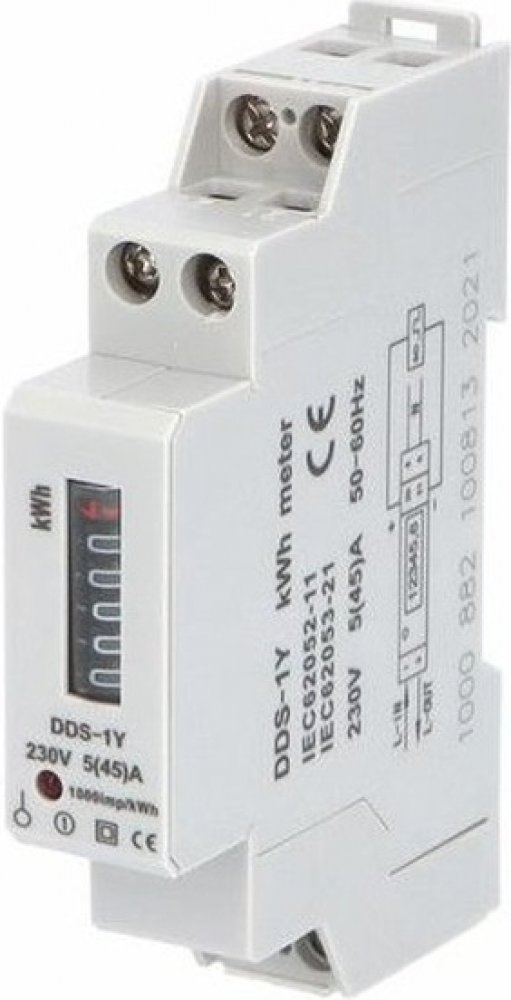

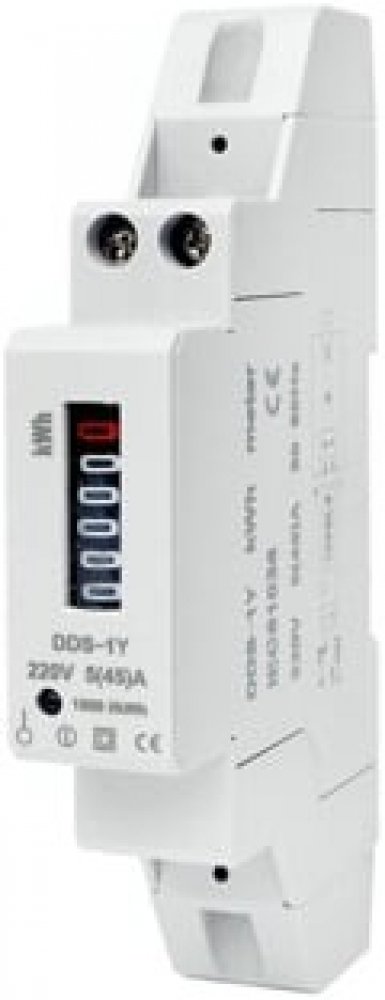

Podružný 1-fázový 1-tarifní mechanický elektroměr pro přímé informativní měření DDS-1Y-18M 45A, 1mod. Jednofázový elektroměr s mechanickým displejem pro střídavé napětí 1x 230V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A, mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh]. Zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 10 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič.
Značka
ELEMAN
Elektroměry
Způsob montáže
Instalace
Provedení
přímé měření
Vhodné pro
potah( povlak)
Typ zobrazení
Analogový
Frekvenční rozsah
50 - 60 Hz
Maximální proud
45 A
Šířka vyjádřená počtem modulárních jednotek
1
Počet míst
6
Typ čítače, počítadla
Elektromechanické
Stupeň krytí (IP)
IP20
Verze rozhraní
Bez
Elektroměr pro druh energie
činný výkon
Tarifní typ měřidla elektřiny
Jednotný tarif
Schválení
vnitrostátní
Impulsní výstup
Elektrický
Druh Impulsu
S0
Třída přesnosti
B
Polarita
1-fázové
Jmenovité napětí (Un)N-L
220 - 230
Jmenovitý proud (In)
5 A
