Edin 111M

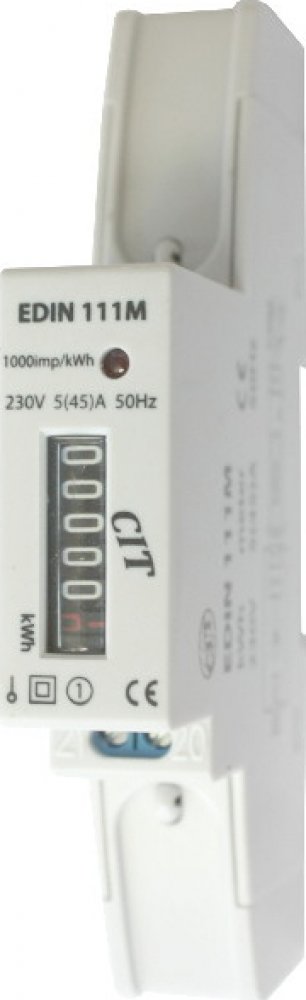

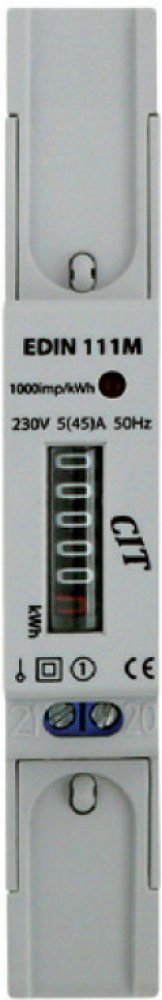

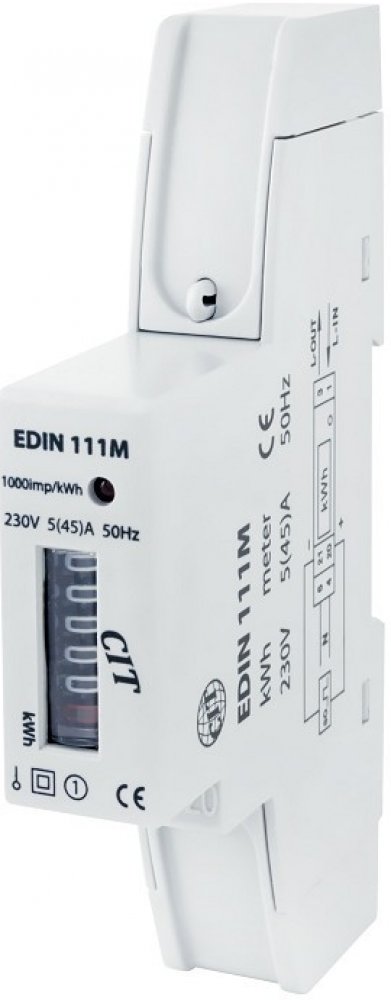

Elektroměr EDIN 111M
Jednofázový, jednotarifní elektroměr s LCD displejem, IP 20
Přímé měření 5-45 A
Třída přesnosti 1
Mechanický číselník
SO impulsní výstup
Montáž na DIN lištu
Šířka 18mm (1 modul)
Technické parametry:
Jmenovité napětí: 230 V, +/- 30%
Proudový rozsah: 5 (45) A
Třída přesnosti 1
Frekvence 50 Hz
Zkušební výstup LED - 1000 imp./kWh
Zobrazení na displeji 5+1 (99999,9 kWh)
Vnitřní spotřeba ≤ 0.4W; ≤ 8VA
Náběhový proud 0,4% Ib
Impulsní výstup - konstanta výstupu 1000 imp./kWh
Napětí: 12-27 V DC
Proud 27mA
Max. délka vodiče 20 m
Šířka pulsu 90 ms
Svorky číslo 20 (+), 21 (-)
Max. hodnoty
Napětí 60 V DC
Proud 50 mA
Max. průměr vodiče: 6 mm2
Utahovací moment: 2-5 Nm
Max relativní vlhkost: průměrná 75% (krátkodobá max. 95%)
Rozsah teplot vnitřního prostřední - okolní teplota -20°C až + 70°C
Výběr jističe a vodiče
- pro jistič 10 A spínací, char. B, min. průřez CU vodiče 1,5 mm2
- pro jistič 16 A spínací, char. B, min. průřez CU vodiče 2,5 mm2
