Edin 111L

1008810 EDIN 111L Modulární elektroměr 1 tarifní, digitální, 45A, 1 fázový, 1M, Eleman

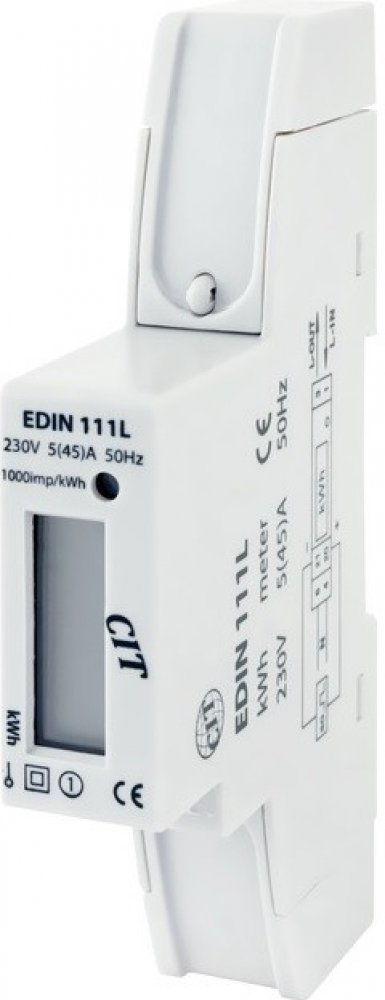

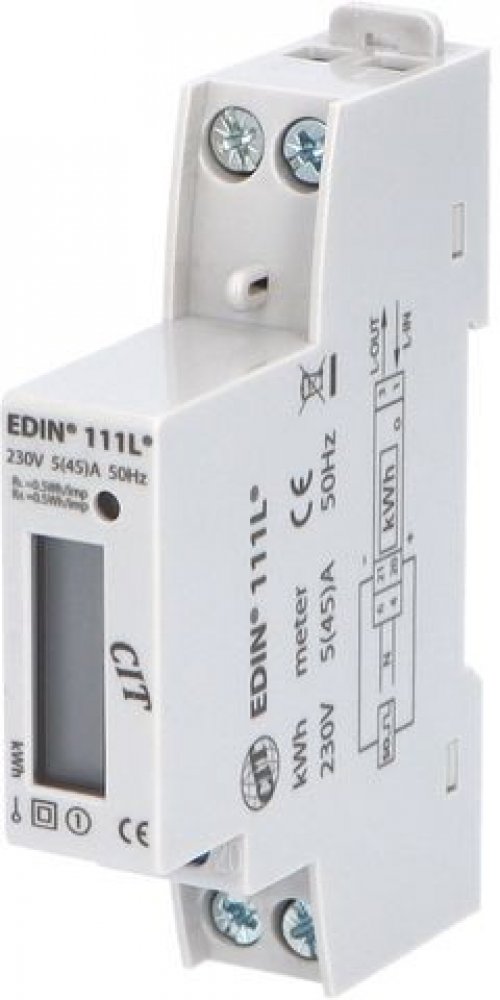

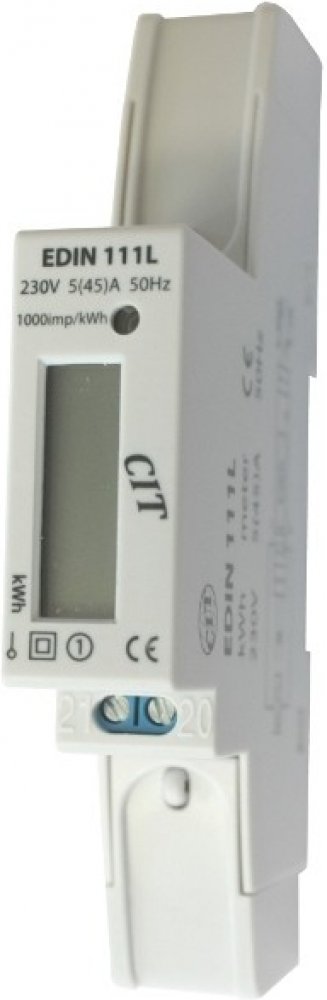

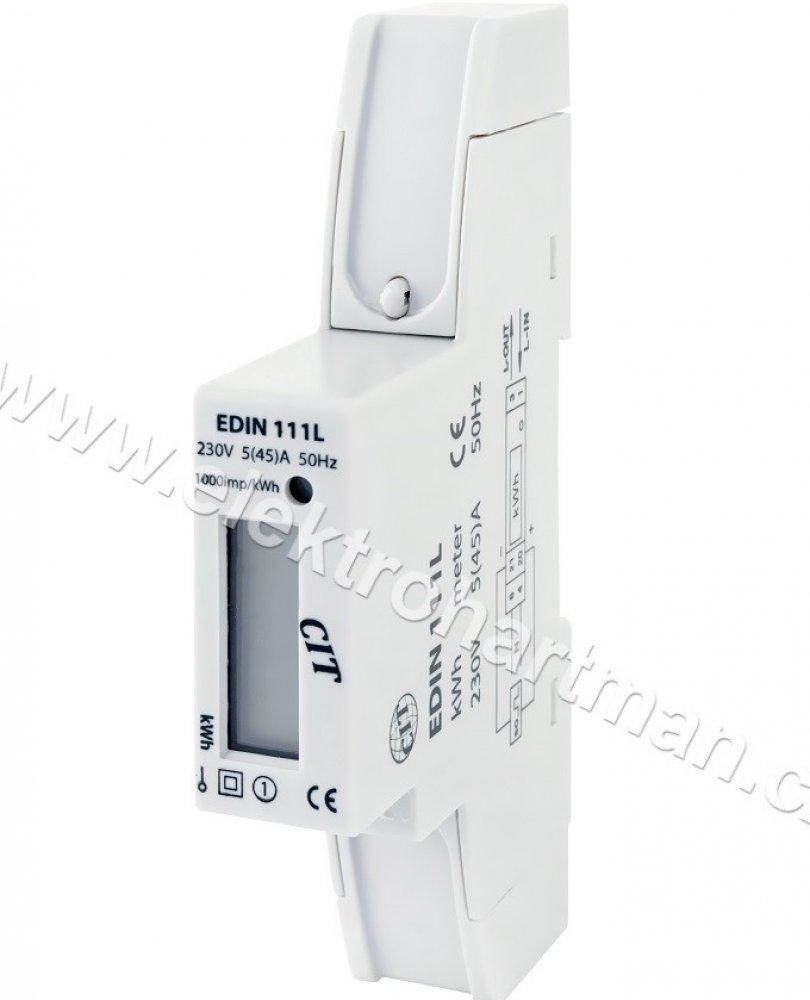

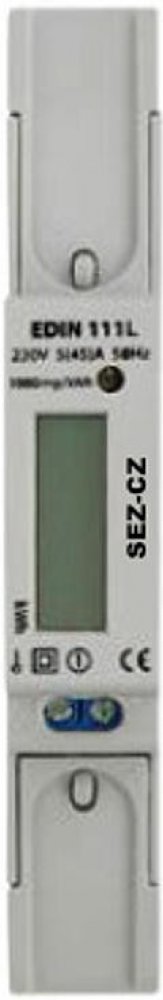

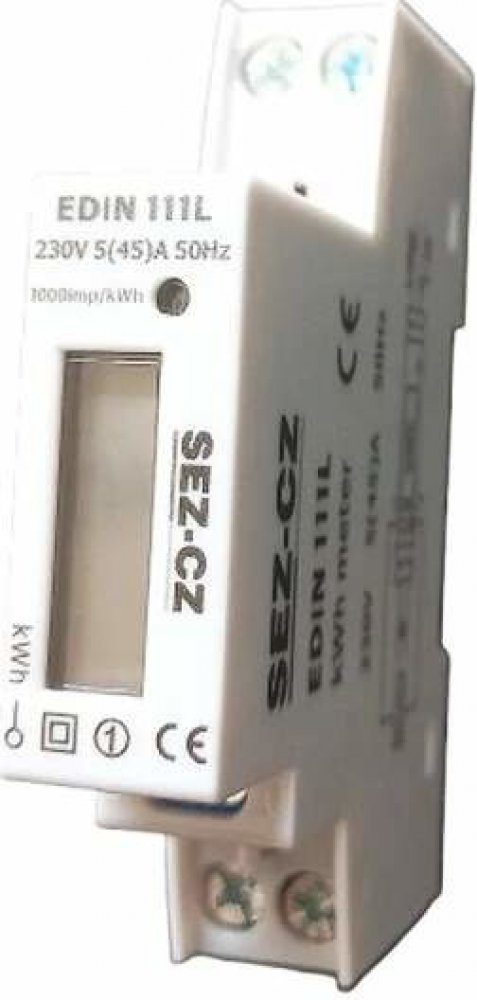

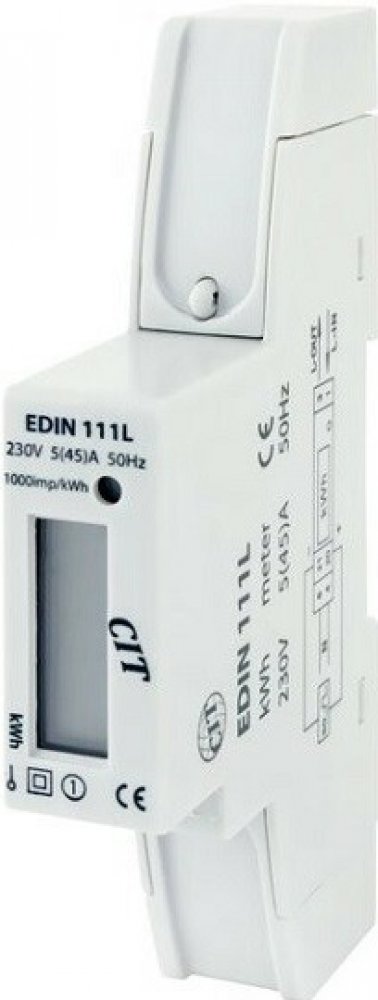

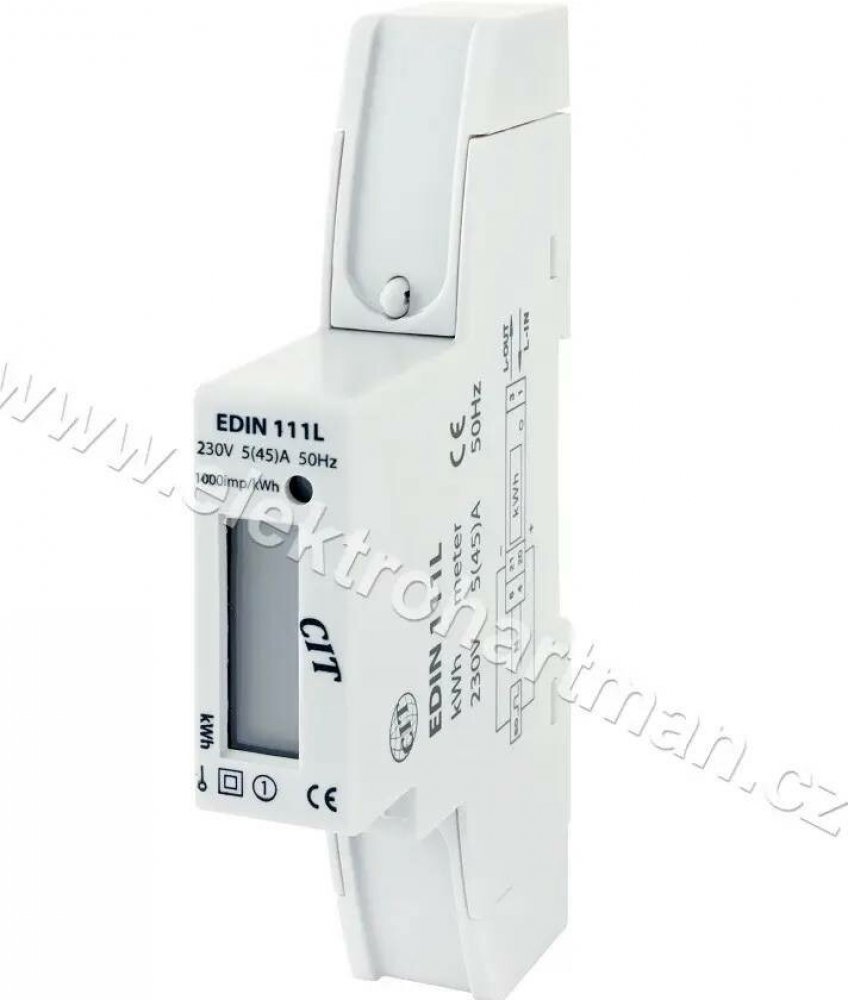

Modulární elektroměr EDIN 111L, 1 fázový 230V 45A
- Přímé měření až do 45A
- Třída přesnosti  1
- LCD display
- SO impulsní výstup
- Montáž na nosnou TS lištu (DIN)
- Šířka 17,5mm (1 modul)
Technické údaje a specifikace měřidla:
Technické údaje
- Jmenovité napětí 230 V, +/- 30%
- Proudový rozsah 5 (45) A
- Třída přesnosti 1
- Frekvence 50 Hz
- Zkušební výstup LED - 1000 imp./kWh
- Zobrazení na displeji 5+2 (99999,99 kWh)
- Vnitřní spotřeba ≤ 0.4W; ≤ 8VA
- Náběhový proud 0,4% Ib
Impulsní výstup
- konstanta výstupu 1000 imp./kWh
- Napětí 12-27V DC
- Proud 27mA
- Maximální délka vodiče 20 m
- Šířka pulsu 90 ms
- Svorky číslo 20 (+), 21 (-)
- Maximální hodnoty
- Napětí 60 V DC
- Proud 50 mA
Rozměry, montáž, provoz
- Šířka 18 mm (1 modul)
- Montáž lišta DIN dle EN 50022 - šířka 35 mm
- Elektrické krytí IP20
Výběr jističe a vodiče
- pro jistič 10 A spínací charakteristika B
- minimální průřez CU vodiče 1,5 mm2
- pro jistič 16 A spínací charakteristika B
- minimální průřez CU vodiče 2,5 mm2
- Maximální průměr vodiče 6 mm2
- Utahovací moment 2 - 5 Nm
- Maximální relativní vlhkost průměrná 75%, krátkodobá maximálně 95%
- Rozsah teplot vnitřní prostředí - okolní teplota -20°C - + 70°C
