ECO Solar Boost MPPT-3000 3,5kW PRO

Solární regulátor MPPT ECO Solar Boost MPPT-3000 PRO (pro fotovoltaický ohřev vody)

Solární regulátor využijete pro fotovoltaický ohřev vody a napájení odporových topných zařízení. Mezi ně patří například elektrokotle, topidla, topné rohože či podlahové vytápění. Vhodný ohřívač vyberete podle výkonu a napětí fotovoltaického systému. Tento regulátor dosahuje maximálního výkonu až 3,5 kW. Měnič je určený pro ostrovní provoz v místech bez elektrické veřejné sítě. Používá se také pro bojlery se dvěma topnými tělesy, nebo pro bojlery sloužící jako předehřev primárnímu bojleru (např. plynového).
Regulátor vyhovuje novým podmínkám NZU Light 2024 v případě, pokud je instalován zásobník, který obsahuje dvě spirály, případně bivalence je zajištěna výměníkem z tepelného čerpadla, plynového kotle, nebo druhým zásobníkem. Nevyhovuje bez aditivního zařízení, pokud se jedná o klasický bojler, který lze nahřát pouze pomocí jedné elektrické patrony. Obsluha a nastavení zde není, je pouze na aditivních zařízeních (minimální teplota).
Hlavní přednosti

Vysoký maximální výkon až 3,5 kW.
Přeměna stejnosměrného proudu na střídavý pro napájení topného zařízení.
Funkce MPPT pro přizpůsobení výkonu ohřívače.
Přehledný LCD displej informující o důležitých hodnotách.
Jednoduchý systém.

Funkce MPPT a přeměna proudu

Regulátor je vybavený funkcí MPPT pro přizpůsobení výkonu ohřívače. Nastaví ho tak, aby ze solárního panelu přijímal maximální množství energie. V panelech vzniká stejnosměrný proud. Měnič ho ovšem přemění na střídavý proud, který na rozdíl od stejnosměrného proudu můžete použít i k napájení topných zařízení.

Jednoduchý systém

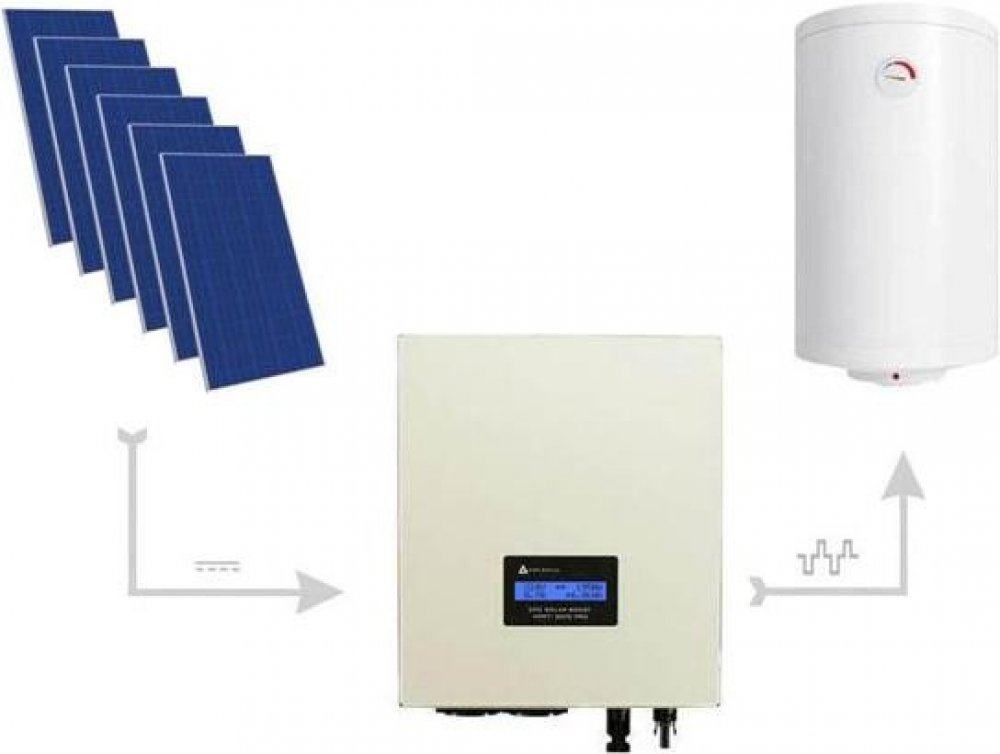

Systém je jednoduchý. Vyžaduje, abyste k němu zapojili energetický přijímač (elektrokotel, podlahové vytápění či jiné zařízení) a odpovídající počet fotovoltaických panelů s provozním napětím přibližně 35 V. Obvykle systém vyžaduje 4 až 9 panelů.
Možnosti připojení

K regulátoru můžete připojit 2 topná zařízení – například kotel. Jeden z nich topí primárně a funguje jako hlavní zdroj tepla. Ve chvíli, kdy první kotel přestane pracovat a nepřijímá energii z měniče, zapne se druhý. Nezůstanete tedy bez teplé vody.

Přehledný LCD displej

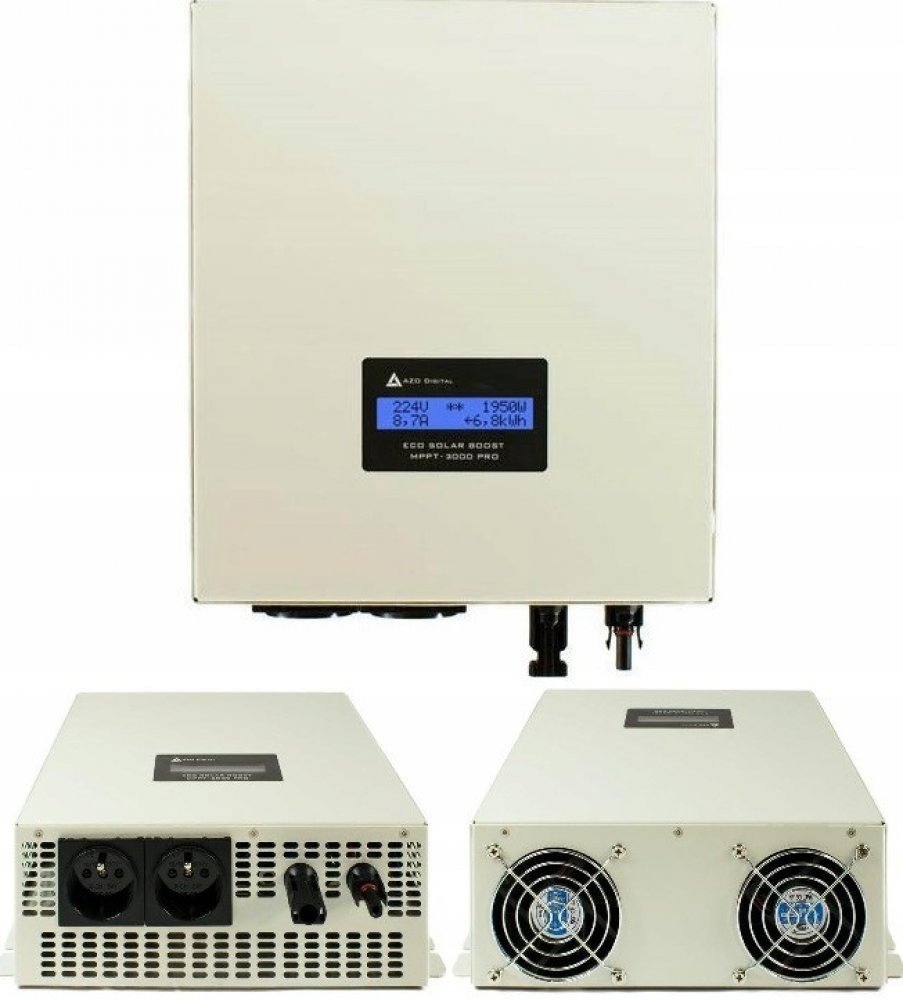

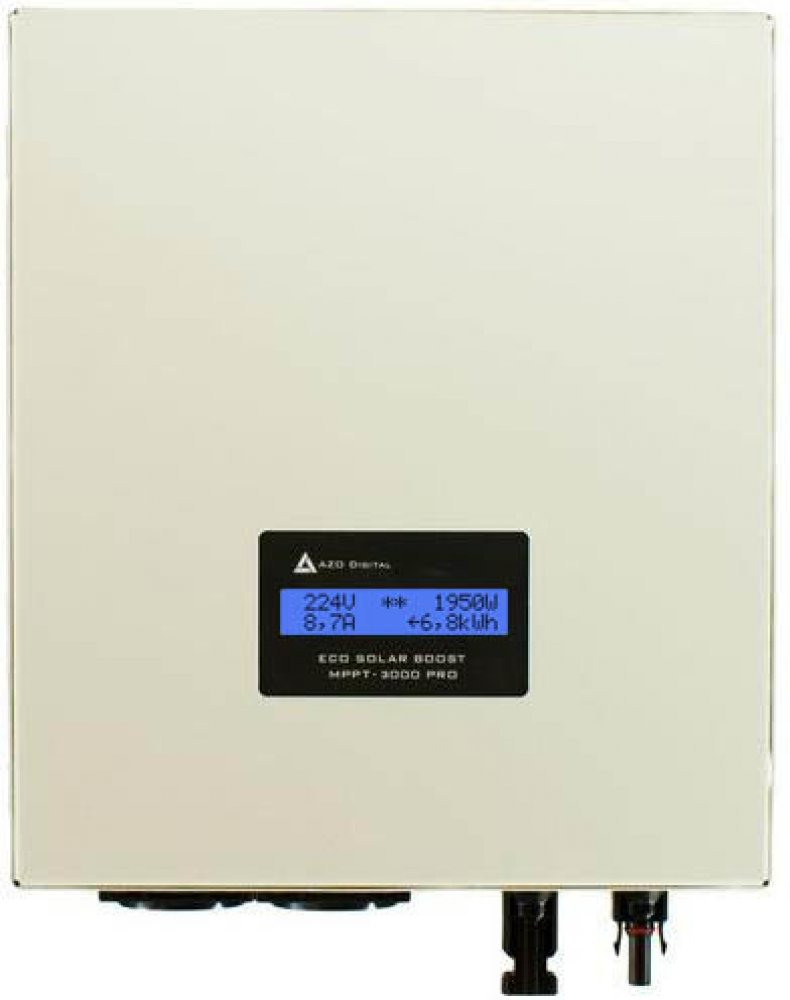

Na regulátoru se nachází LCD displej. Informuje vás o parametrech systému a zobrazí vám hodnoty, jako je napětí FV pole, vyráběná elektřina, výstupní výkon a celková energie vyrobená v aktuální den, předchozí den a od prvního zapnutí. Zároveň se na něm dozvíte zjištěné nesrovnalosti a jiné události, které se týkají systému.
Následující tabulka ukazuje, jak vybrat optimální ohřívač v závislosti na výkonu a napětí fotovoltaického systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody. Jak vidíte, skutečný výkon 230V ohřívačů je silně závislý na napětí FV systému; zelená barva označuje optimální ohřívače, oranžová příliš slabé, červená příliš silné.

Kolik fotovoltaických panelů potřebuji ?
Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.
Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.
Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.
Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.
Často se např. používá 6ks 450Wp panelů, které poskytují při max.výkonu cca 42V
(6x42V = 252V, 6x450W = 2700W)
Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!

Specifikace

Značka: AZO DIGITAL
Model: ECO Solar Boost MPPT-3000 PRO
Určení: solární regulátor
Vstupní napětí: 120 až 350 VDC
Výstupní napětí: 120 až 350 VAC
Maximální výkon: 3,5 kW
Funkce MPPT: ano
Zapojení FV panelů: sériově nebo sériově paralelně
Průběh napětí na výstupu: modifikovaný sinus
VAC výstup č. 1: Priorita
VAC výstup č. 2: Závislý
Účinnost: > 96 %
Napájecí konektor: MC4

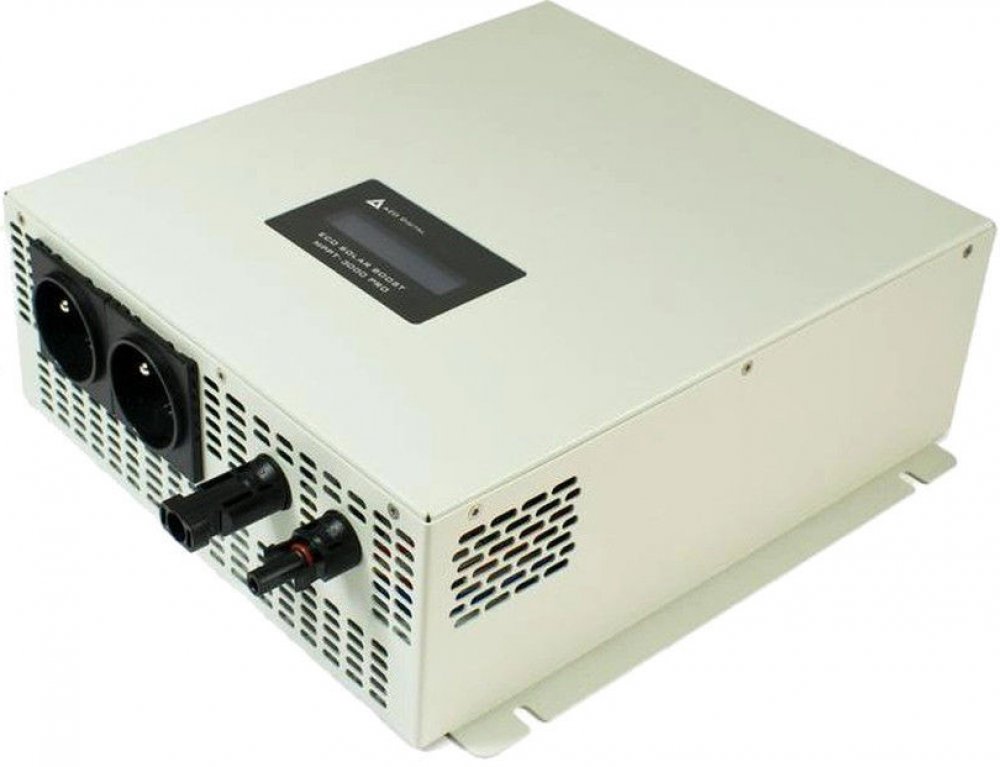

Výstupní zásuvka 230V: 2 x E (s kolíkem)
Chlazení: aktivní

Ochrana

Ochrana proti podpětí a přepětí: ano
Tepelná ochrana: ano
Ochrana proti přetížení: ano

Fyzické parametry

Pracovní teplota: -25 °C až +55 °C
Stupeň krytí: IP21
Materiál pouzdra: hliník
Hmotnost: 4,1 kg
Rozměry (V x Š x H): 320 x 272 x 96 mm

Obsah balení

• 1x regulátor ECO Solar Boost MPPT-3000 PRO
Renomovaný výrobce - AZO DIGITAL
AZO Digital je polská technologická společnost zabývající se návrhem, výrobou a implementací inovativních elektronických a energetických produktů. Všechna zařízení nabízená společností AZO Digital se vyznačují nejlepšími vlastními technickými řešeními. Zkušení inženýři společnosti AZO Digital, kteří uplatňují standardy kvality vyplývající z certifikace ISO9001:2008, vyvíjejí návrhy zařízení, která splňují aktuální potřeby trhu. Všechny vyráběné produkty mají potřebná schválení a bezpečnostní certifikáty.
