Dražice OKC 200 1107208101

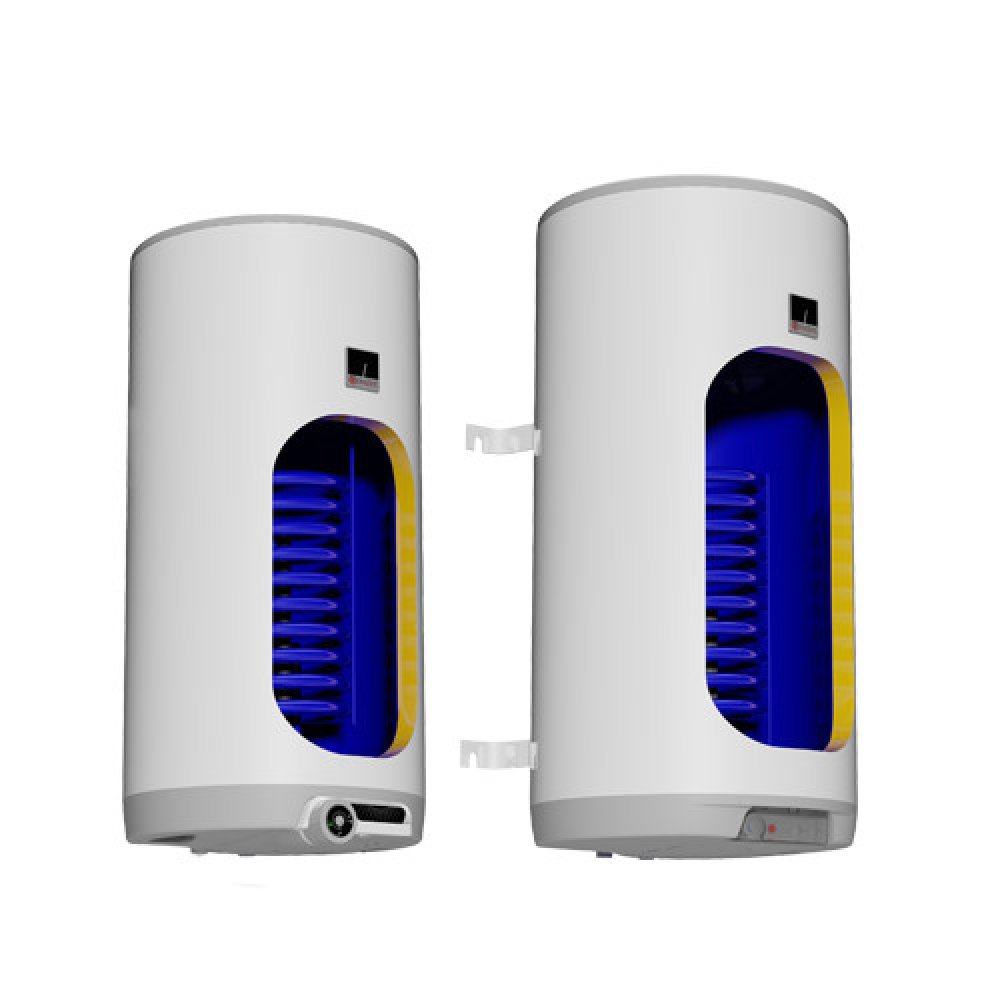

Dražice OKC 200 110720801 kombinovaný ohřívač závěsný svislý

Charakteristika ohřívačů
Pracovní poloha – svislá (zavěšený na zdi)
Kombinované akumulační ohřívače určené pro zavěšení na zeď o objemech 80–200 litrů. Rozteče kotevních šroubů výrobce zachovává po celou dobu historie výroby pro snadnou výměnu vysloužilých ohřívačů. Je možno také dokoupit závěs na rozteč kotevních šroubů 350 mm.

Možnosti ohřevu
Elektrickou energií. Keramické topné těleso ovládané provozním termostatem a jištěné bezpečnostním termostatem (tepelnou pojistkou).Teplotní rozsah 7–77 stupňů Celsia. Připojovací napětí 1-PE–N/AC 230 V/50 Hz. Elektrické krytí IP 45 umožňuje umístění ohřívače do zóny 1 dle ČSN 33 2000–7–701.
Výměníkem. Ohřívač lze napojit na externí teplovodní zdroj s max. teplotou 110 stupňů Celsia a tlaku 1 MPa. Podle výkonu zdroje je nutné přiřadit i ohřívač s příslušným výkonem výměníku. Výměník pracuje v nuceném oběhu i v samotížném systému. Čidlo regulace topné vody lze vložit do společné jímky s čidly elektroinstalace.
Hlavní využití
Příprava TUV pro objekty s teplovodním ústředním vytápěním na plyn, tuhá paliva v zimním období.
Ohřev elektrickou energií mimo topnou sezónu s možností využití nízkého tarifu elektrické energie (noční proud).
Příslušenství
Pojistný ventil
Výbava na přání
Cirkulační vstup
Topné těleso s výkonem 4 kW a zapojením 3 PE-N 400 V/50 Hz
Technické parametry ohřívačů

Typ
OKC 80
OKC 100
OKC 125
OKC 160
OKC 180
OKC 200
Objem [l]
75
95
120
147
175
195
Maximální provozní tlak nádoby [MPa]
0,6
0,6
0,6
0,6
0,6
0,6
Napětí [V]
230
230
230
230
230
230
Příkon [W]
2 000
2 000
2 000
2 000
2 200
2 200
Elektrické krytí
IP 45
IP 45
IP 45
IP 45
IP 45
IP 45
Výška ohřívače [mm]
736
881
1 046
1 235
1 200
1 300
Průměr ohřívače [mm]
524
524
524
524
584
584
Maximální hmotnost ohřívače bez vody [kg]
42
52
58
66
76
81
Doba ohřevu elektrickou energií z 10 °C na 60 °C [hod]
2,5
3
3,8
5
5
5,5
Maximální provozní přetlak výměníku [MPa]
1
1
1
1
1
1
Teplosměnná plocha [m2]
0,41
0,68
0,68
0,68
0,68
0,68
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 310 l/hod [W]
7 000
9 000
9 000
9 000
9 000
9 000
Doba ohřevu výměníkem z 10 °C na 60 °C [min]
50
48
55
75
77
86
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W]
9 000
17 000
17 000
17 000
17 000
17 000
Doba ohřevu výměníkem z 10 °C na 60 °C [min]
32
23
28
35
40
45
Tepelné ztráty/třída energetické účinnosti [kWh/24 hod]
0,71/C
0,88/C
1,09/C
1,39/C
1,39/C
1,4/B

Bližší info zde: https://dzd.cz/ohrivace-a-zasobniky-teple-vody/kombinovane/zavesne/okc?highlight=WyJva2MiLDIwMCwib2tjIDIwMCJd#ke-stazeni
Záruční podmínky výrobce: http://www.dzd.cz/cs/servis/zarucni-podminky
Objednací číslo výrobku: 110720801
