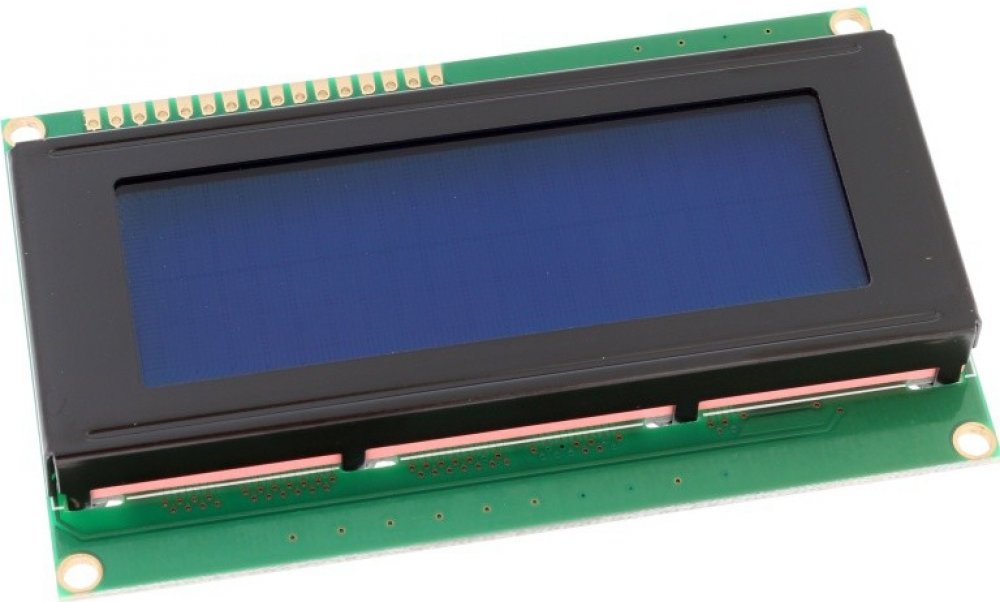

Distar LCD displej 20x4 modrý s podsvětlením AD145

Univerzální LCD displej s širokým využitím
Displej 20x4 s podsvětlením je velmi dobře použitelný v různých Arduino projektech. Kromě efektní modré barvy je dobře čitelný ve venkovním prostředí nebo na silném světle a pracuje spolehlivě i při teplotě -20 ℃. Displej je vybaven driverem kompatibilním se známým HD44780 a tak je jeho použití s Arduinem velmi jednoduché. LCD displej je produktem renomované firmy Distar, což garantuje vysokou kvalitu a životnost. Více technických informací je uvedeno v parametrech nebo datasheetu.
LCD displej má pro připojení k dalším obvodům 16 pájecích plošek s roztečí 2,54 mm. Zde můžete připájet páskový kabel nebo ještě lépe pin lištu, kterou se pak celý displej připojí do kontaktního pole. Napájení displeje i podsvětlení je klasicky 5 V, což je výhoda oproti ostatním podobným displejům.
 20x4 LCD displej piny
Pin
Symbol
Úroveň
Popis
1
VSS
0 V
Napájecí napětí (GND)
2
VDD
+5 V
Napájecí napětí pro logiku
3
V0
(proměnlivé)
Vstupní napětí pro řízení kontrastu LCD
4
RS
H/L
H: DATA, L: Instrukce
5
R/W
H/L
H: Čtecí mód, L: Zapisovací mód
6
E
H,H->L
Enable signál
7
DB0
H/L
Data bit 0
8
DB1
H/L
Data bit 1
9
DB2
H/L
Data bit 2
10
DB3
H/L
Data bit 3
11
DB4
H/L
Data bit 4
12
DB5
H/L
Data bit 5
13
DB6
H/L
Data bit 6
14
DB7
H/L
Data bit 7
15
LED+
 +5 V
Napájecí napětí pro podsvětlení (+)
16
LED-
 0 V
Napájecí napětí pro podsvětlení (-)

Blokové schéma displeje
Princip nastavení kontrastu
Pro nastavení napětí, které řídí kontrast, použijte například trimr nebo potenciometr 10 kΩ.
Rozměry LCD displeje
Příklad použití s Arduinem
Níže je jednoduchá ukázka použití LCD displeje, které funguje na všech Arduino deskách a využívá standardní Arduino knihovnu pro LCD displej.
Displej připojte k Arduino desce podle poznámek uvedených v programu pro Arduino. Je to úplně jednoduché. Pro nastavení kontrastu použijte trimr 10 kΩ.

Program pro Arduino
#include
/*
Zapojení LCD displeje
LCD pin 1 (VSS) připojte na GND
LCD pin 2 (VDD) připojte na +5V
LCD pin 3 (V0) připojte na výstup z trimru 10kOhm připojeného mezi +5V a GND
LCD pin 4 (RS) připojte na Arduino pin 12
LCD pin 5 (R/W) připojte na GND
LCD pin 6 (E) připojte na Arduino pin 11
LCD pin 11 (DB4), 12 (DB5), 13 (DB6), 14 (DB7) na Arduino piny 7, 8, 9, 10
LCD pin 15 (LED+) připojte na +5V
LCD pin 16 (LED-) připojte na GND
*/
LiquidCrystal lcd(12, 14, 11, 7, 8, 9, 10);
void setup()
{
 lcd.begin(20, 4); // definování velikosti displeje
 lcd.setCursor(2,0); // Počáteční pozice kurzoru x=3,y=1
 lcd.print("4x20 LCD DISPLEJ"); // Zobrazí text na displeji
 lcd.setCursor(1,1);
 lcd.print("vhodny pro Arduino");
 lcd.setCursor(2,3);
 lcd.print("!!!ZABASTLIME!!!");
}
void loop()
{
}

Další informace o použití a programování displeje najdete v záložce "Návod".
