Atmos C 25 ST R


Zplynovací kotle na hnědé uhlí a dřevo pro chladné zimy
Zplynovací kotle na hnědé uhlí pracují na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle. Dřevo je využívané jako náhradní palivo na zátop.

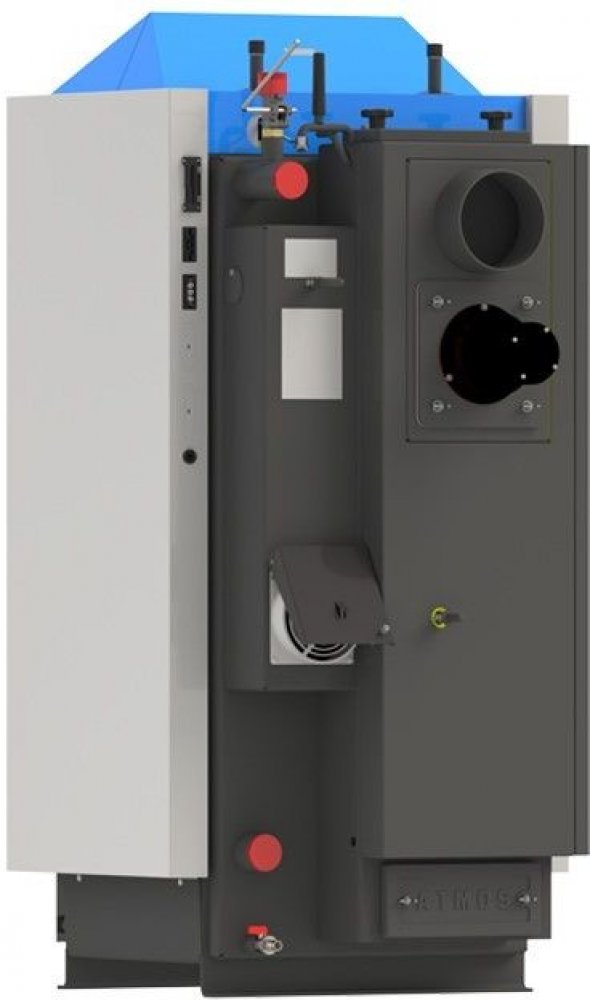

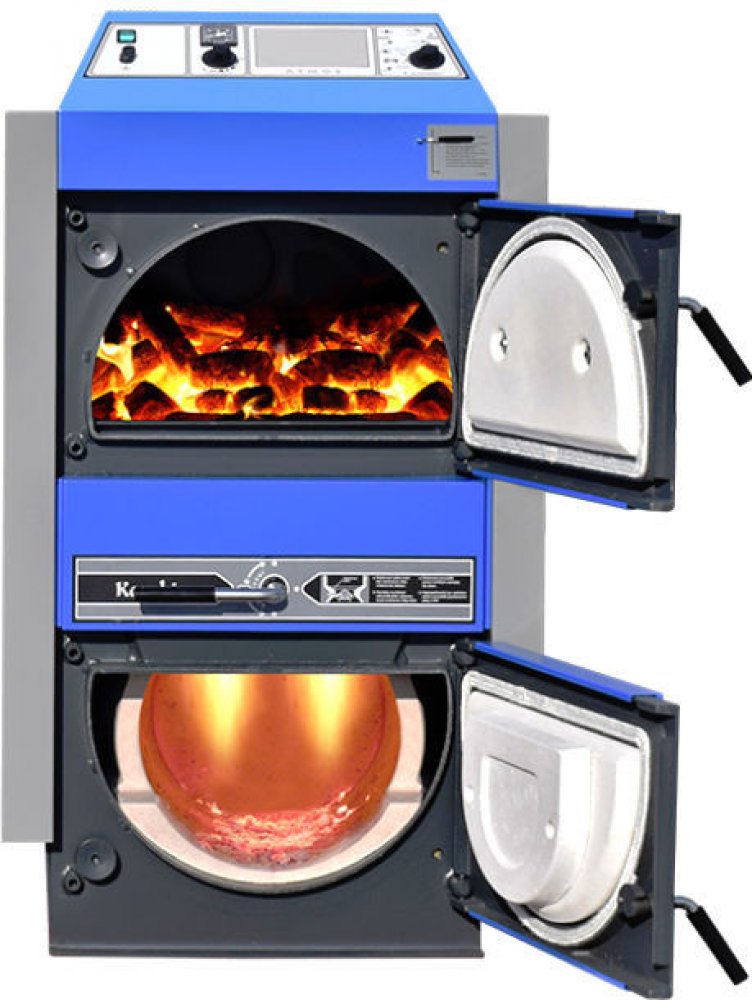

Těleso kotlů se skládá z vysoce kvalitního ocelového svařence plechů o tloušťce 3 - 6 mm.Tvoří je dvě nad sebou posazané komory. Vrchní slouží jako zásobní paliva, spodní jako spalovací komora a popelník. Patentovaný otočný rošt, uložený mezi komorami, umožňuje zplynování paliva a snadné ostraňování popela. Svislý spalinový kanál se zatápěcí záklopkou ve vrchní části obsahuje odtahové hrdlo pro připojení na komín.

Výhody zplynovacích kotlů na kusové dřevo:
- možnost spalovat kvalitně hnědé uhlí a dřeva jako náhradního paliva
- velký zásobník paliva  = dlouhá doba hoření
- vysoká účinnost 81- 88 % podle typu = primární i sekundární vzduch je předehřívaný na vysokou teplotu
- ekologické spalování = kotle dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- odtahový ventilátor = bezprašné vybírání popela a díky tomu je vaše kotelna bez kouře
- chladicí smyčka proti přetopení = bez rizika poškození kotle
- automatické vypnutí kotle po dohoření paliva = spalinový termostat

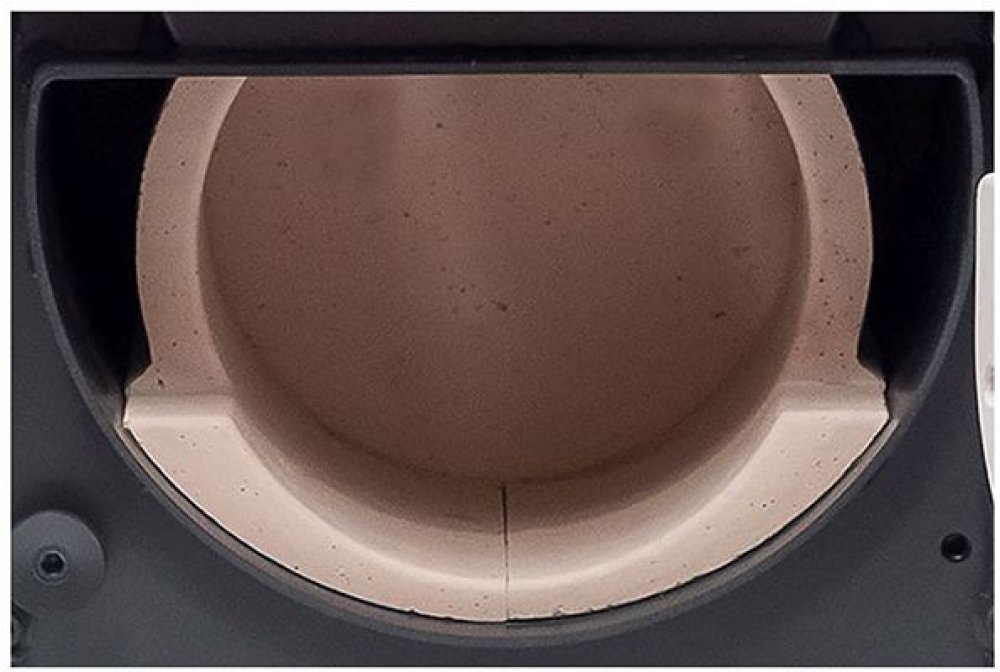

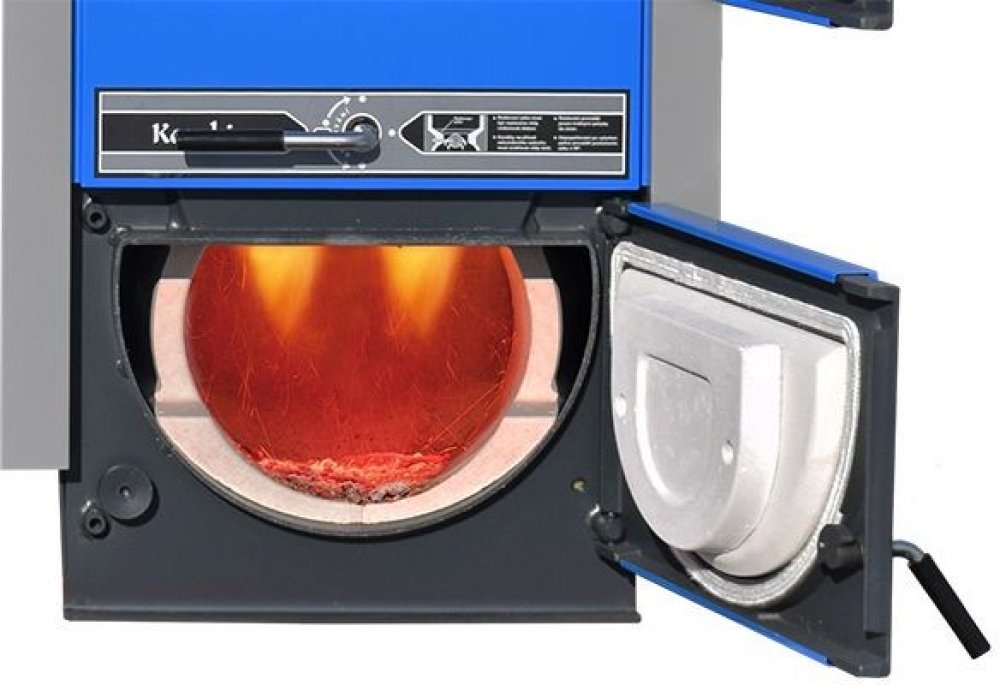

- pohodlné vybírání popela = velký keramický spalovací prostor pro popel ( u dřeva se vybírá jednou za týden, u uhlí jednou denně)
- kotel bez trubkovice = snažší čištění
- malé rozměry a nízká hmotnost
- vysoká kvalita
Instalace
- Zplynovací kotle na uhlí je nutné zapojit s Laddomatem 22, nebo s termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65°C. Výstupní teplota kotle musí být trvale udržovaná v rozsahu 80 - 90°C.
- Veškeré kotle jsou dodávané v základním provedení s chladicí smyčkou proti přetopení.
- Je doporučené výrobcem instalovat kotle s akumulačními nádržemi, které snižují spotřebu paliva a zvýšují komfort vytápění.
Regulace kotlů

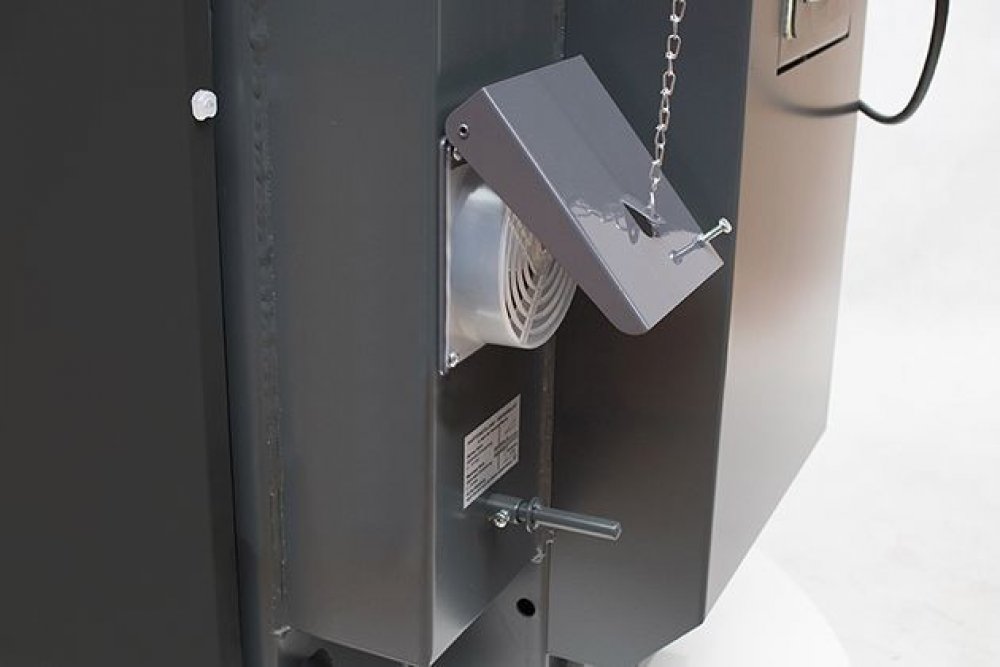

Elektromechanická regulace výkonu pomocí klapky ovládané regulátorem tahu (typ FR 124) poskytuje regulaci výkonu. Regulátor tahu automaticky otevírá, nebo přivírá vzduchovou klapku, na základě nastavené výstupní teploty vody (80 - 90°C). Regulátor tahu má vedle výše zmíněné funkce ještě jednu, a to zajištění kotle proti přetopení. Odtahový regulátor je dále ovládaný prostřednictvím regulačního termostatu (na základě nastavené výstupní teploty 80 - 85°C) umístěným na panelu kotle. Výrobce uvádí hodnotu teploty na regulačním termostatu o 5°C nižší, než na regulátoru tahu FR 124.
Kotle jsou vybavené spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Výrobce nedoporučuje stálý provoz s vypnutým odtahovým ventilátorem. I tak kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Technické informace:
Typ kotle Atmos
C25ST
Výkon kotle (kW)
25
Předepsaný tah komína (Pa/mbar)
23/0, 23
Hmotnost kotle (kg)
379
Objem vody (l)
68
Obsah násypky (dm3 - l)
90
Elektrický příkon (W)
50
Připojovací napětí(V/HZ)
230/50
Předepsané palivo (preferované)
Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 MJ/kg-1
Náhradní palivo (zátop)
Suché dřevo o výhřevnosti 15 - 18 MJ/kg-1, průměr 80 - 120 mm a o vlhkosti 12 - 20 %
Maximální délka dřeva (mm)
 330
Minimální teplota vratné vody při provozu (°C)
65
Teplota spalin při jmenovitém výkonu (°C)
164
Účinnost v celém rozsahu výkonu (%)
88, 9
Třída kotle dle ČSN EN 303-5
5
Třída energetické účinnosti
C
EKODESIGN
ano


Legenda k nákresu kotlů na dřevo
1.
Těleso kotle
28.
Brzdič (C50S)
2.
Plnicí dvířka
30.
Spalinový termostat
3.
Popelníková dvířka
31.
Kondenzátor pro odtahový ventilátor 1μF
4.
Odtahový ventilátor (S)
32.
Chladicí smyčka proti přetopení
5.
Žáruvzdorná tvarovka - kostka zadní
33.

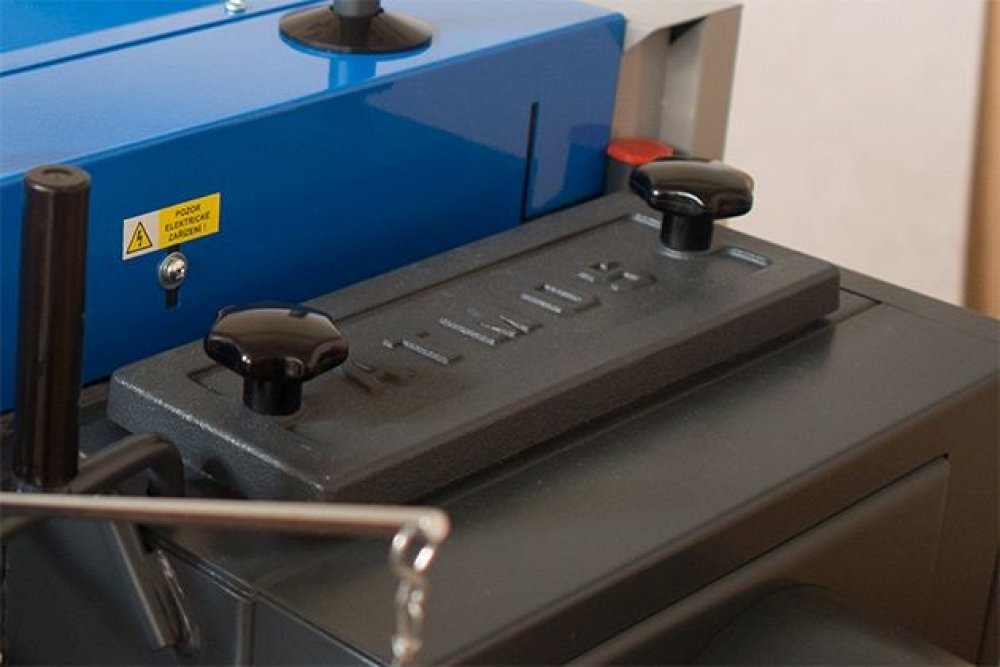

Regulace primárního vzduchu
6.
Ovládací panel
34.
Regulace sekundárního vzduchu
7.
Bezpečnostní termostat
36.
Bezpečnostní termostat (pozor při přetopení nutno zamáčknout)
8.
Regulační záklopka
37.
Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE)
9.
Rošt
39.
Brzdič spalin podél kulového prostoru (DC18S)
10.

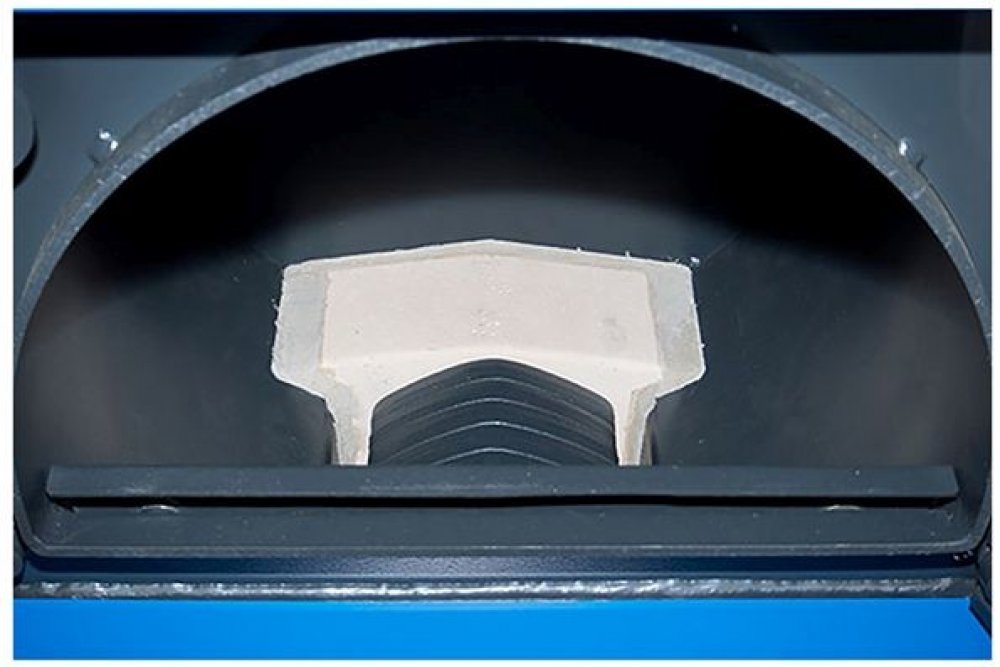

Žáruvzdorná tvarovka -kulový prostor
42.
Regulace primárního vzduchu
11
Roštová trubka
43.
Regulace vzduchu
12.
Žáruvzdorná tvarovka - půlměsíc
K
hrdlo kouřovodu
13.
Zatápěcí záklopka
L
výstup vody z kotle
14.
Žáruvzdorná tvarovka - zadní čelo kulového prostoru
M
vstup vody do kotle
15.
Víko čisticí
N
nátrubek pro napouštěcí kohout
16.
Roštovací páka
P
nátrubek pro čidlo ventilu ovládajícího chladicí smyčku (TS 131, STS 20)
17.
Táhlo zatápěcí záklopky
A
1185
18.
Teploměr
B
758
19.
Clona rámečku
C
675 (šířka kotle po demontáži bočních kapot je 555 mm)
20.
Clona rámečku
D
874
21.
Trubkový výměník  - trubkovice (C25ST, C32ST, C50S)
E
150/152
22.
Regulátor tahu - Honeywell FR 124
F
65
23.
Žáruvzdorná tvarovka
G
210
24.
Regulační termostat ventilátoru (kotlový)
H
933
25.
Výplň dvířek - Sibral slabý (32 mm)
CH
212
26.
Těsnění dvířek - šňůra 18 x 18
I
212
27.
Clona topeniště - zadní
j
6/4"
