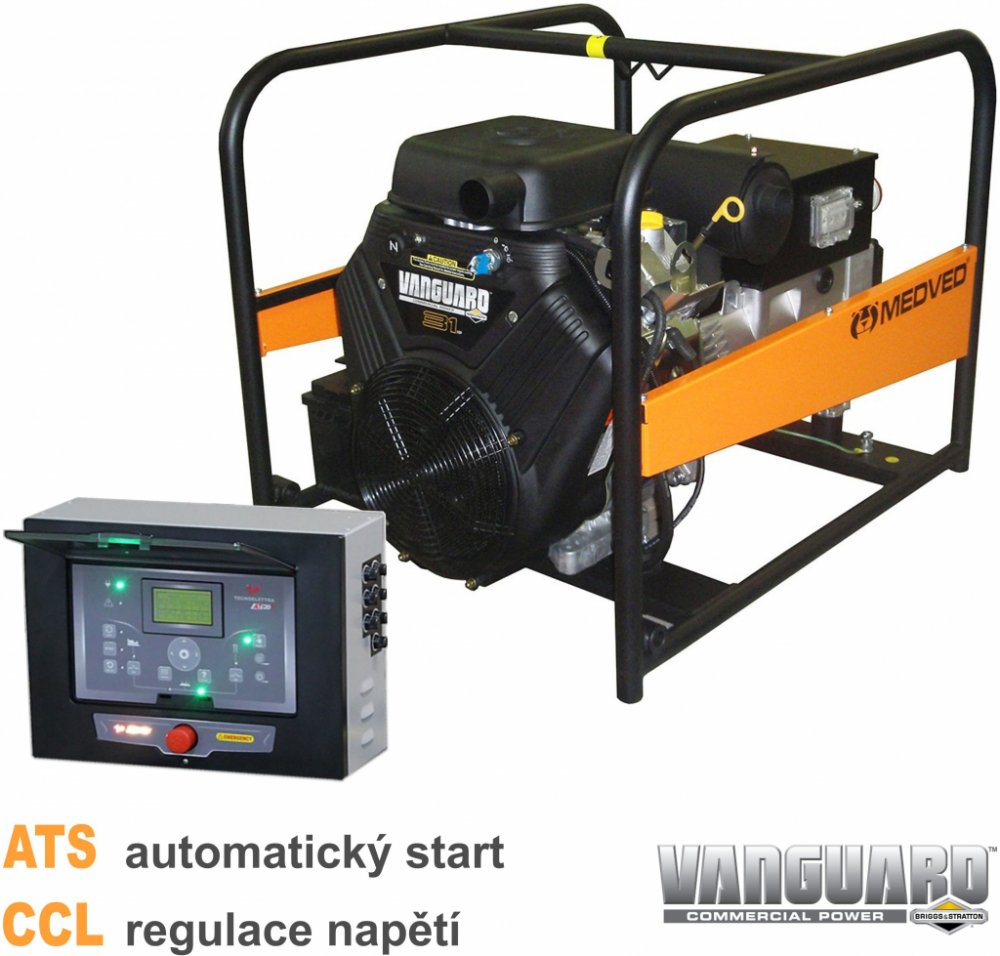

ALFA IN MEDVED ARCTOS 11000 V CCL ATS

Jednofázový záložní generátor MEDVED ATS s automatickým startem od českého výrobce ALFA IN a.s.

Rozsah dodávky
- Elektrocentrála MEDVED ARCTOS 11000 V CCL
- Řídící jednotka AT207 ATS

Vlastnosti a použití
Záložní generátor je spolehlivým řešením dodávky elektrické energie v případech, kdy dojde k výpadku v distribuční síti. Záložní zdroje se používají ve zdravotnických zařízeních, skladech léčiv, na zemědělských farmách a líhních, ale slouží i jako záloha pro životně důležité systémy - protipožární čerpadla, evakuační výtahy, protipovodňové systémy nebo serverovny. Se záložními zdroji se můžete setkat na horských chatách a stále častěji i v běžných rodinných domech.
Záložní zdroj MEDVED ATS se vždy skládá z benzínové elektrocentrály odpovídajícího výkonu a řídící jednotky ATS, která zajišťuje automatický start generátoru v případě výpadku elektrického proudu. Elektrocentrála je vždy vybavena elektrickým startováním a automatickým sytičem.
Záložní zdroj je vždy dodáván kompletně zapojený, nastavený a odzkoušený. Sestavu stačí pouze připojit k hlavnímu rozvaděči nebo záložnímu okruhu. Elektrické zapojení do rozvaděče trvá 20 - 30 minut a dle dodaného schématu ho zvládne každý zkušený elektrikář. Samozřejmostí je i technická podpora ze strany výrobce.

Základní specifikace elektrocentrály
- Jednofázový provoz (1 x 230 V)
- Motor VANGUARD V-Twin 21 (benzínový, dvouválcový, čtyřdobý)
- Bezúdržbový alternátor LINZ
- Výkon alternátoru 10 kVA
- Provozní výkon 9 kW
- Celkový proud 43,5 A
- Regulace napětí CCL
- Palivová nádrž 20 litrů
- Elektrické startování
- Masivní ochranný rám
- Tepelná proudová ochrana
- Olejový hlídač

Regulace napětí CCL
Regulace napětí CCL zajišťuje hodnotu výstupního napětí elektrocentrály v toleranci ± 6 % v celém rozsahu až do jmenovitého výkonu elektrocentrály (měřeno při konstantním zatížení). Vzhledem k tomu, že povolená tolerance napětí v běžné distribuční síti je cca ± 10 %, je regulace napětí CCL zcela dostačující a vhodná pro naprostou většinu spotřebičů, ručního nářadí, ale i elektronických zařízení vč. notebooků, svařovacích invertorů apod. Výjimkou jsou pouze zařízení velmi citlivá na kolísání napětí - např. speciální lékařské nebo měřící přístroje, zařízení s elektronickou kontrolou vstupního napětí apod. Pro tato zařízení doporučujeme regulaci napětí AVR s tolerancí výstupního napětí ± 1 %.
Předností regulace napětí CCL je navíc skutečnost, že oproti regulaci AVR je elektrocentrála schopna dodat veliký rozběhový proud. To je nutné v případech, kdy se mezi napájenými spotřebiči vyskytují zařízení s tzv. tvrdým rozběhem (s asynchronním motorem - čerpadla, kompresory, ledničky, tlakové myčky, domácí vodárny). Vždy je ale nutné počítat s tím, že asynchronní motor připojeného zařízení potřebuje krátkodobě několikanásobně vyšší výkon elektrocentrály (3 - 5 krát), než je jeho "štítkový" příkon.

Využijte možnosti nezávazného testu záložního zdroje ARCTOS 11000 V CCL ATS za účasti aplikačního technika společnosti ALFA IN. Testování proběhne přímo u Vás.
Kontaktujte nás na tel. čísle 603 499 929 nebo na e-mailu obchod@svarecky-elektrody.cz

Řídící jednotka AT207 ATS
Řídící jednotka AT207 ATS je určena k montáži na zeď. Pomocí kabelu je trvale propojena s elektrocentrálou a dalším kabelem se zapojuje do hlavního rozvaděče nebo k záložnímu okruhu. V případě výpadku dodávky elektrické energie z distribuční sítě zajišťuje jednotka automatický start elektrocentrály a přepínač ATS (Automatic Transfer System) dle potřeby přepíná odběrné místo na distribuční síť nebo záložní generátor tak, aby byla zachována provozuschopnost odběrného místa. Řídící jednotka AT207 ATS po celou dobu provozu poskytuje na displeji ovládacího panelu důležité provozní informace o napětí v síti, proudu, stavu záložní baterie, počtu motohodin nebo množství paliva v nádrží (je-li instalován snímač paliva).
Řídící jednotka AT207 ATS pravidelně provádí zkušební (tzv. profylaktické) starty elektrocentrály, které celý záložní systém pravidelně ověřují a kontrolují jeho připravenost. Zkušební starty zpravidla s týdenní periodou (lze nastavit) zajišťují pravidelné zahřátí motoru, oleje a dobití akumulátoru. O případných anomáliích je obsluha záložního systému informována prostřednictvím displeje na ovládacího panelu. Pokud je nainstalován modul GSM/GPRS, obdrží tyto informace obsluha i prostřednictvím SMS zpráv. Pomocí mobilní aplikace je pak možné celý záložní systém i dálkově ovládat.

Ovládací panel řídící jednotky AT207

Elektrické zásuvky a další příslušenství
Na rozdíl od klasických elektrocentrál nejsou záložní zdroje MEDVED ATS vybaveny jakoukoliv zásuvkou pro připojení (napájení) jiných elektrických zařízení a z konstrukčních a bezpečnostních důvodů to ani není možné. Jedinou výjimkou je možnost zástavby jednofázové elektrické zásuvky (1 x 230 V) s tepelnou pojistkou, která je určena výhradně pro připojení externího ventilátoru s příkonem do cca 200 W. Ventilátor pak slouží k účinnějšímu chlazení a odvodu tepla od záložního zdroje. Zásuvka dodává napětí pouze v situacích, kdy je záložní zdroj v chodu - ventilátor tak běží souběžně se záložním zdrojem.
Záložní zdroje MEDVED ATS lze dále doplnit o další praktické příslušenství - modul GSM/GPRS pro vzdálenou správu a a sledování provozních parametrů, čidlo pro sledování stavu paliva s výstupem do GSM/GPRS modulu, přídavnou nádrž pro prodloužení doby chodu, tlumící podložku, výfukové potrubí pro odvod spalin z místnosti, horní kapotáž apod.

České elektrocentrály MEDVED
Divize elektrocentrál společnosti ALFA IN a.s. se již od roku 2010 věnuje vývoji a výrobě generátorů a záložních zdrojů MEDVED jak pro běžné, tak i havarijní a krizové nasazení. Produkční linie obsahuje celou typovou a výkonovou škálu, která je schopna pokrýt většinu požadavků zákazníků při plně profesionálním použití v náročných provozních a klimatických podmínkách.


Všechny stroje jsou sestavovány z vysoce kvalitních součástí od prověřených dodavatelů – jsou využívány špičkové motory HONDA, VANGUARD nebo BRIGGS & STRATTON a bezúdržbové (bezuhlíkové) alternátory LINZ. Výroba probíhá pod certifikovaným systémem řízení jakosti dle ISO 9001. Mezi priority výrobce patří kvalitní dílenské zpracování, efektivní řízení výroby, záruční i pozáruční servis a zejména komplexní zákaznická podpora.
Elektrocentrály a záložní zdroje MEDVED úspěšně pomáhají v soukromém i podnikatelském sektoru nejen po celé ČR, ale také v zahraničí. Díky své spolehlivosti a snadné obsluze jsou elektrocentrály MEDVED používány i ve všech složkách integrovaného záchranného systému (IZS) nebo v Armádě České republiky.
